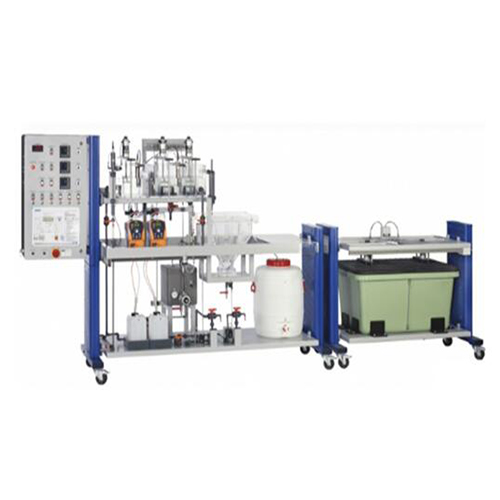

CE 705 Équipement de laboratoire de traitement des boues activées Équipement éducatif Laboratoire d'enseignement Équipement de mécanique des fluides La description
Le processus de boues activées est le processus biologique le plus important dans le traitement de l'eau. CE 705 permet de démontrer ce procédé. Une pompe refoule de l'eau brute contaminée par des substances organiques dissoutes (matières organiques) dans le bassin d'aération. Les micro-organismes aérobies (boues activées) dans le bassin d'aération utilisent la matière organique comme source de nutrition, en la biodégradant au cours du processus. Les micro-organismes aérobies ayant besoin d'oxygène, l'eau brute est aérée dans le bassin d'aération. Les boues activées sont mélangées à l'eau brute par des machines d'agitation. Dans le décanteur secondaire, les boues activées sont ensuite séparées de l'eau traitée par sédimentation. Une partie des boues activées est renvoyée dans le bassin d'aération (boues de retour). L'eau traitée est recueillie dans un réservoir. Il est également possible de convertir l'ammonium en nitrate (nitrification) et le nitrate en azote (dénitrification). Pour la dénitrification, une zone sans aération peut être créée dans le bassin d'aération en installant une cloison de séparation.
Les débits suivants sont réglables : eau brute, boues de retour, recirculation interne pour la pré-dénitrification et air. La concentration en oxygène, la valeur du pH et la température peuvent être contrôlées.
Un programme logiciel est fourni pour afficher les états de fonctionnement et mesurer les données. Un schéma de processus montre les états de fonctionnement actuels des différents composants et les données mesurées. Des échantillons peuvent être prélevés à tous les points pertinents. Des boues activées provenant d'une station d'épuration et une technologie d'analyse sont nécessaires pour les expériences. Les paramètres recommandés sont :
- DBO5 (demande biochimique en oxygène)
- DCO (demande chimique en oxygène)
- NH4 (ammonium)
- NO3 (nitrate) Détails techniques
spécification
traitement biologique des eaux usées
bassin d'aération avec 3 agitateurs
clarificateur secondaire
nitrification et pré-dénitrification
unité d'alimentation séparée avec 2 agitateurs
tous les débits pertinents réglables
contrôle de la température, du pH et de la concentration en oxygène
mesure du débit, de la température, du pH et de la concentration en oxygène
logiciel d'acquisition de données via USB sous Windows 7, 8.1, 10
logiciel avec affichage des états de fonctionnement
inspection visuelle avec webcam sur PC Données techniques
Réservoir d'aération
capacité zone de nitrification : env. 34L
capacité zone de dénitrification : env. 17L
réservoirs
clarificateur secondaire : 30L
réservoir d'eau brute: 200L
réservoir d'eau traitée : 80L
Débits
pompe à eau brute : max. 25L/h
pompe à boues de retour : max. 25L/h
pompe de circulation : max. 25L/h
Vitesses (machines d'agitation)
décanteur secondaire : max. 45min-1
tous les autres : chacun max. 600min-1 Plages de mesure
débit:
2…25L/h (eau brute)
50…550L/h (air comprimé)
température : 0…40°C
Valeur pH : 0…14
concentration en oxygène : 0…10mg/L
230V, 50Hz, monophasé
230 V, 60 Hz, 1 phase ; 120V, 60Hz, 1 phase
