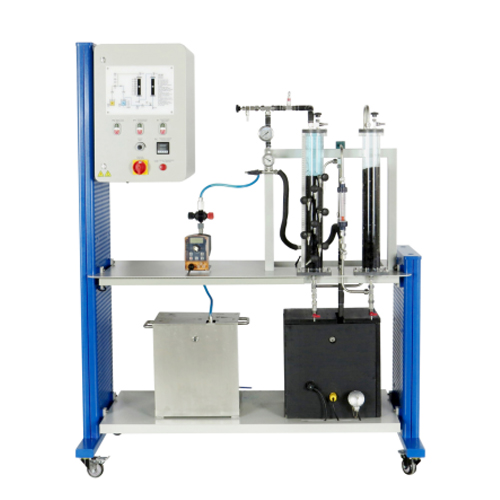

CE 583A Adsorption Équipement d'éducation didactique pour le laboratoire scolaire Mécanique des fluides 1. Introduction de l'équipement
1.1 Présentation
L'adsorption CE 583A vérifie principalement l'élimination des substances dissous par adsorption, y compris ce qui suit:
(1) allumer la pompe de circulation et utiliser la pompe de circulation pour transporter l'eau du réservoir d'eau traité à une boucle avec deux adsorbers remplis de carbone activé;
(2) allumer la pompe de mesure (ou allumer la pompe de circulation en même temps) et utiliser la pompe de mesure pour ajouter la solution d'adsorbat concentrée au débit d'eau pour le mélanger;
(3) L'eau brute mélangée pénètre dans l'adsorber et s'écoule à travers le lit fixe de carbone activé, et l'adsorbat est adsorbé sur le carbone activé;
(4) L'eau traitée circule ensuite à travers l'adsorber de sécurité et retourne dans le réservoir d'eau traité.
(5) Afin de retirer l'adsorbat résiduel toujours dans l'eau, activez à nouveau la pompe de circulation (s'il est activé dans la première étape, il n'a pas besoin d'être activé à nouveau), remettez l'eau traitée à l'alimentation ligne du premier adsorber, et ajouter à nouveau la solution d'adsorption concentrée et la faire circuler dans les deux sens;
(6) L'eau traitée par l'adsorber peut être collectée dans un bécher pour l'observation;
(7) L'efficacité d'adsorption peut être observée en ajustant les paramètres tels que la température, le temps de contact entre l'adsorbant et l'eau et la concentration de l'adsorbant.
1.2 fonctionnalités
1. L'équipement a une disposition raisonnable, une belle apparence, une structure claire et un sens général fort.
2. Il a un bon système de protection de la sécurité.
3. Il adopte une structure de cadre en tôle et est équipé de roues universelles en bas, ce qui est flexible pour se déplacer et peut être ajusté individuellement en fonction des conditions du sol.
4. Le dispositif peut être utilisé pour étudier les effets de la concentration, du débit, de la température et du temps sur l'effet d'adsorption.
2. Paramètres techniques
Alimentation électrique: AC220 monophasé ± 10%, 50Hz
Poids: environ 273 kg
Taille: environ 1610 * 870 * 2170 mm
Température ambiante: 5 ℃～ 40 ℃
Humidité relative: <75% (25 ℃) 3. Liste des composants et introduction détaillée
3.1 partie principale
Pas de nom
1 réservoir de solution d'adsorbant
2 Tank Water Tank
3 compteur de niveau liquide
4 chauffage
5 capteur de température
6 débitmètres
7 Adsorber de sécurité
8 adsorber
9 manomètres
10 thermomètre
11 pompe circulante
Pompe à 12 compens
13 commutateurs armoire 3,2 d'appareillage de commutation
Pas de nom
Verrouillage de 1 porte
2 diagramme schématique
Interrupteur de pompe à 3 de mesure (vers l'ouverture, vers le bas pour fermer)
4 interrupteur de pompe de circulation (vers l'ouverture, vers le bas pour fermer)
5 interrupteur de radiateur (vers l'ouverture, vers le bas pour fermer)
6 bouton de vitesse de pompe de circulation
7 Affichage du contrôle de la température
8 Interrupteur d'alimentation principal
9 indicateur d'alarme de niveau liquide
3.3 Structure interne de l'armoire de commutation
Pas de nom
1 protecteur de fuite
2 transformateur
3 contacteur AC
4 tension régulant le relais à l'état solide
5 régulateur de vitesse du moteur
6 commutateurs
7 bouton de vitesse de pompe circulante
8 Affichage du contrôle de la température
9 Interrupteur d'alimentation principal
10 indicateur d'alarme de niveau liquide
4. Liste d'expérimentation
Expérience 1 CE583 Adsorption Introduction Expérience
Expérience 2 Enregistrement de la courbe de concentration Expérience
Expérience 3 Enregistrement de la courbe révolutionnaire et prédire la courbe révolutionnaire Expérience
Expérience 4 Relation entre la courbe de concentration et la courbe révolutionnaire Expérience
Expérience 5 Déterminer l'expérience de la zone de transfert de masse
Expérience 6 Expérience d'efficacité d'adsorber
Expérience 7 Expérience de bilan massique d'adsorber
Expérience 8 Masser les résultats à l'échelle industrielle Expérience
Expérience 9 Effet du temps de contact sur l'expérience d'adsorption
Expérience 10 Effet de la température sur l'expérience d'adsorption
Expérience 11 Effet du mode de fonctionnement sur l'expérience d'adsorption
