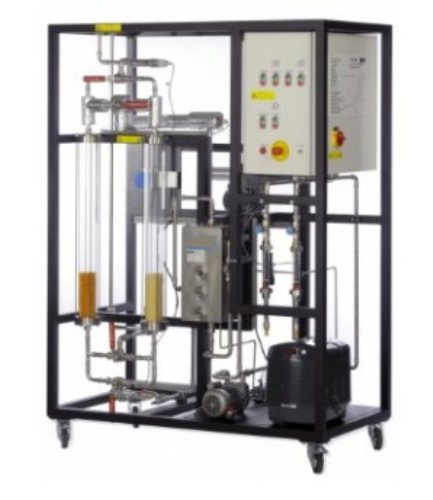

Équipement didactique d'éducation de séchage à l'air par adsorption CE 540 pour l'équipement d'expérience de transfert de chaleur de laboratoire scolaire Le CE 540 a été spécialement conçu pour permettre d'expliquer de manière claire et compréhensible les principes théoriques complexes des processus d'adsorption au moyen d'expérimentations.
Un compresseur aspire l'air ambiant. L'air s'écoule à travers le bain-marie d'un humidificateur et a ensuite une humidité relative de 100 %. Avant que l'air ne s'écoule par le bas dans la colonne d'adsorption, son humidité relative et sa température sont réglées à l'aide d'un réchauffeur. L'air humide traverse l'adsorbant (gel de silice), qui est placé en lit fixe à l'intérieur d'une colonne transparente. La quantité d'humidité contenue dans l'air est adsorbée au cours du processus. L'adsorbant contient un indicateur. La couleur de cet indicateur indique la position de la zone de transfert de masse (MTZ). L'air ainsi séché sort de la colonne et s'écoule à l'air libre.
Pour régénérer l'adsorbant, l'air ambiant est aspiré par un second compresseur. L'air est chauffé et s'écoule par le haut dans la colonne. Ce processus de désorption peut également être observé à travers la colonne transparente. Le formateur permet d'étudier simultanément les processus d'adsorption et de désorption. Une fois la capacité de l'adsorbant dans une colonne épuisée, l'air humide est introduit dans une seconde colonne avec l'adsorbant régénéré pour le sécher.
Un système de circuit comprenant une pompe et un système de réfrigération est fourni pour ajuster la température du bain-marie dans l'humidificateur. La température et l'humidité de l'air à sécher sont ajustées par logiciel. Les débits des deux flux d'air peuvent être réglés par des vannes.
En enregistrant les humidités relatives et les températures à tous les points pertinents, les deux processus peuvent être parfaitement équilibrés. Les valeurs mesurées sont enregistrées par logiciel. Le logiciel permet de représenter les processus d'adsorption et de désorption dans un h-ω ; diagramme et permet de tracer des courbes de percée. spécification
séchage continu à l'air par adsorption
2 colonnes pour charge alternée et régénération de l'adsorbant
observation de la zone de transfert de masse à l'aide de colonnes transparentes et d'adsorbant avec indicateur
2 compresseurs pour fournir l'air d'alimentation et l'air régénératif hors de l'atmosphère ambiante
humidification de l'air d'alimentation par passage dans un bain-marie
système circulaire avec pompe et système de réfrigération pour régler la température du bain-marie
réglage de l'humidité relative et de la température de l'air d'alimentation par chauffage
réchauffeur pour le réglage de la température de l'air régénératif
réglage des débits d'air régénératif et d'air d'alimentation par vannes
logiciel avec fonctions de contrôle et acquisition de données via USB sous Windows 8.1, 10
Données techniques
2 colonnes
Ø env. 80mm
hauteur : env. 800mm
2 compresseurs
max. pression positive : 1bar
max. débit : 8m3/h
Pompe d'humidificateur
max. débit : 600L/h
max. tête : 1,5m
Système de refrigération
capacité de réfrigération : 395W à température
différence 10K / 250L
2 aérothermes électriques
puissance de sortie (air d'alimentation): 160W puissance de sortie (régénération): 2x 250W
Plages de mesure
débit : 2x 0…10Nm3/h
température : 3x 0…50°C ; 1x 0…200°C, 1x -25…125°C (air)
rel. humidité : 4x 0…100%
température : 1x 0…50°C (eau)
230V, 50Hz, monophasé
230V, 60Hz, monophasé ; 230V, 60Hz, 3 phases
UL/CSA en option
Dimensions et poids
LxlxH : 1390x750x1890mm
Poids : env. 150kg
Nécessaire au fonctionnement
PC avec Windows
