HM 145 Recherches hydrologiques avancées Équipement d'enseignement Équipement de formation pour l'enseignement professionnel Surtension de tuyau Équipement de laboratoire de mécanique des fluides La description

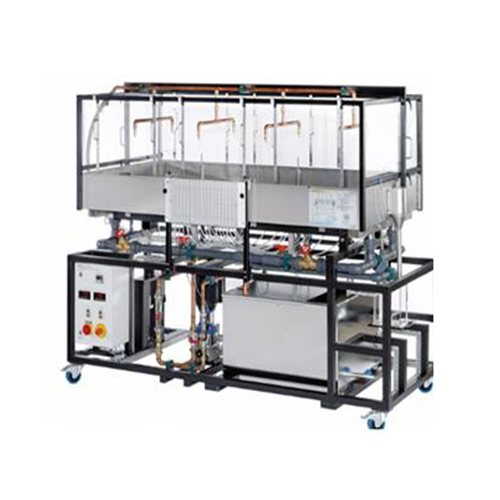

HM 145 peut être utilisé pour étudier les infiltrations et les écoulements des eaux souterraines après les précipitations. Par ailleurs, le transport sédimentaire dans les cours des rivières est également présenté dans le contexte des obstacles à l'écoulement. Des densités et des superficies de précipitations variables et différentes possibilités d'approvisionnement et de drainage des eaux souterraines permettent une grande variété d'expériences. HM 145 contient un circuit d'eau fermé avec réservoir de stockage et pompe. L'élément central est une cuve d'expérimentation en acier inoxydable remplie de sable avec réglage de l'inclinaison. Pour étudier les précipitations, un dispositif de précipitation est disponible, qui est équipé d'une minuterie pour définir les heures de précipitation. Le dispositif de précipitation se compose de deux groupes de quatre buses. L'eau peut entrer (eaux souterraines) ou sortir (drainage) via deux chambres sur le côté. La cuve d'expérimentation est séparée des chambres par des tamis à mailles fines. Pour étudier l'abaissement des nappes phréatiques, deux puits avec des tubes à joint ouvert sont disponibles. Au moyen d'un petit déversoir dans l'alimentation et le drain, un cours d'eau peut être généré. Différents niveaux d'eau peuvent être générés. L'approvisionnement en eau et l'évacuation de l'eau peuvent être ouverts et fermés, permettant ainsi une grande variété de conditions expérimentales. De plus, trois modèles différents permettent d'étudier l'écoulement autour des obstacles et le transport sédimentaire qui en résulte dans le lit de la rivière. Au fond de la cuve d'expérimentation se trouvent des raccords de mesure pour détecter les niveaux d'eau souterraine, qui sont affichés sur 19 manomètres à tube. Deux débitmètres avec des plages de mesure différentes indiquent l'alimentation de la cuve d'expérimentation. Un réservoir de mesure au niveau du drain contient un déversoir de mesure pour déterminer le niveau d'eau et un capteur de force pour déterminer la quantité de sédiments.
Les valeurs mesurées sont indiquées sur le trainer. Dans le même temps, les valeurs mesurées peuvent également être transmises directement à un PC via USB. Le logiciel d'acquisition de données est inclus. Détails techniques
spécification
étude des relations précipitations-débit, de la capacité de stockage des sols, des écoulements d'infiltration, des écoulements des eaux souterraines et du transport des sédiments
circuit d'eau fermé
le réservoir d'expérimentation inclinable en acier inoxydable contient 19 connexions de mesure pour détecter les niveaux d'eau souterraine, une protection anti-éclaboussures transparente et des écrans pour séparer les chambres
2 puits avec tubes à joint ouvert dans la cuve d'expérimentation
dispositif de précipitation réglable
le temps de précipitation peut être ajusté via la minuterie
les alimentations en eau et les drains peuvent être sélectionnés individuellement
réservoir de mesure transparent (débit) et capteur de force (détermination de la quantité de sédiments)
3 modèles de piliers : rond, carré, ovale
instruments : manomètres à tube (eaux souterraines), débitmètre (2x à l'alimentation) et déversoir de mesure dans le réservoir de mesure (1x à la vidange)
logiciel d'acquisition de données via USB sous Windows 7, 8.1, 10 Données techniques
Bassin d'expérimentation, réglage de l'inclinaison : -1…5%
surface : 2x1m2, profondeur : 0,2m, max. remplissage de sable : 0,3m3
Dispositif de précipitation
8 buses, commutables en 4 groupes de 2 buses
débit : 1…4,7L/min, jet carré
Pompe
consommation électrique: 0,55kW
max. débit : 1500L/h
Réservoir de stockage, acier inoxydable : 220L Plages de mesure
pression : 19x 0…300mmCE
débit:
0…1050L/h, 0…320L/h (alimentation en eau)
0…1000L/h (évacuation d'eau)
masse sédimentaire : 0…5000g
230V, 50Hz, monophasé
230 V, 60 Hz, 1 phase ; 120V, 60Hz, 1 phase
