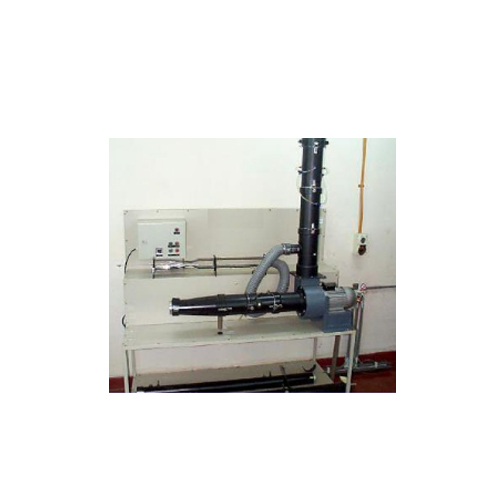

ZF1129A unité de formation de flux d'air équipement didactique équipement de formation professionnelle filtre à lit profond équipement de laboratoire de mécanique des fluides La conception du modèle de rétention d'écoulement d'air doit démontrer aux étudiants les principes de l'écoulement de fluide compressible.
Ventilateur centrifuge
Capacité : 1 100 PCM
Diamètre d'entrée : environ. 180 mm
Puissance : 2 cv
Électrique : 415VAC/3-phase/50-60Hz
Carte d'essai de manomètre multitube :
Nbre de tubes : 14
Matériaux : acrylique transparent
Longueur de l'échelle : 400 mm
Ensembles de test de mesure de débit à venturi, à orifice et à tube de Pitot :
Tube de Pitot traversé avec échelle réglable
Plaques à orifice (deux tailles différentes)
Buse Venturi (deux tailles différentes) Ensemble de test du théorème de Bernoulli :
Conduit en acrylique transparent avec sections de convergence, de gorge et de divergence.
Tube de Pitot traversé installé dans la ligne médiane du conduit.
Flux autour d'un virage :
Gaine acrylique coudée 90o à section droite avant le coude dimension 60 x 50 mm
(Nécessite FM 21A - Carte de test du manomètre multitube)
Flux dans les tuyaux :
Différentes sections de canalisation à étudier :
¨ Profil de pression d'entrée du conduit
¨ Pertes d'agrandissement soudaines de 65 à 95 mm de diamètre
¨ Perte de friction dans un tuyau de 2,8 m (95 mm de diamètre)
...Vitesse du profil en 2,8 m (95 mm de diamètre)
(Exiger - Carte de test du manomètre multitube) Ensemble de test de dispersion de jet :
Tube de Pitot traversé
Ensemble de test de croissance de la couche limite :
Tube de Pitot traversé pour mesurer le profil de vitesse à quatre emplacements différents Plaque plate réversible avec des bords d'attaque tranchants et émoussés et des surfaces lisses et rugueuses
Système de génération de fumée
Comprend un générateur de fumée pour démontrer visuellement le flux d'air autour des modèles.
Panneau de commande:
Interrupteur marche/arrêt du ventilateur
Contrôleur d'entraînement à vitesse variable
Électrique : 415VAC/3-phase/50-60Hz
DIMENSIONS GÉNÉRALES
Hauteur : 1,20 m
Profondeur : 0,75 m
Largeur : 1,50 m
