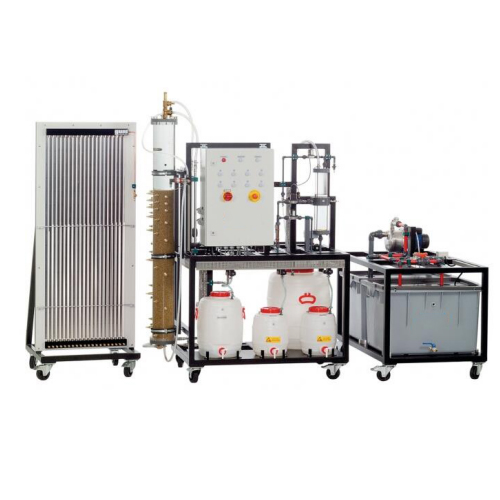

SRWT0007 Usine pilote de filtration automatisée avec ordinateur et onduleur de secours Points forts de l'équipement L'unité de procédés permet de développer et d'analyser les problématiques suivantes :
filtration mécanique
filtration chimique
principaux paramètres affectant la filtration
influence du débit d'alimentation sur la filtration
Spécifications (ou équivalent)
Cadre en acier inoxydable AISI 304 avec roulettes
Filtre à sable en verre borosilicaté à granulométrie décroissante et capacité de 30 l
Filtre à charbon actif en verre borosilicaté d'une capacité de 30 l
4 manomètres, avec plage de 0 à 10 m de colonne d'eau
Pompe centrifuge avec corps et rotor en acier inoxydable AISI 304 et débit de 3000 l/h
Débitmètre à section variable en acier inoxydable AISI 304, avec plage de 100 à 1000 l/h
Pompe doseuse en matière plastique pour hypochlorite de sodium, avec débit de 3 l/h
Pompe doseuse en matière plastique pour floculant, avec débit de 3 l/h
2 réservoirs d'alimentation en acier inoxydable AISI 304 d'une capacité de 120 l
Réservoir en acier inoxydable AISI 304 pour la collecte de l'eau filtrée d'une capacité de 200 l Thermorésistance Pt 100 avec gaine en acier inoxydable AISI 316
Indicateur de température électronique de type carte
Tableau de distribution IP55, conforme à la marque de conformité CE, y compris synoptique de l'installation et ELCB
Conduites de raccordement et vannes en acier inoxydable AISI 304 et 316
Alimentation : 230 Vac 50 Hz monophasé - 1,5 kVA
(Autre tension et fréquence sur demande)
Vanne de régulation pneumatique en acier inoxydable AISI 316 pour débit d'alimentation en eau, Cv = 2,5
Convertisseur électropneumatique (4 à 20 A / 0,2 à 1 bar)
Turbidimètre électronique pour mesurer la turbidité de l'eau entrant et sortant des filtres, avec
plage programmable et signal de sortie 4 à 20 mA
Régulateur PID à microprocesseur numérique, avec deux boucles de régulation
Logiciel de supervision pour Windows : il permet de contrôler les signaux ONOFF, les signaux analogiques provenant de
Contrôleur PID, tendance en temps réel et tendance historique
