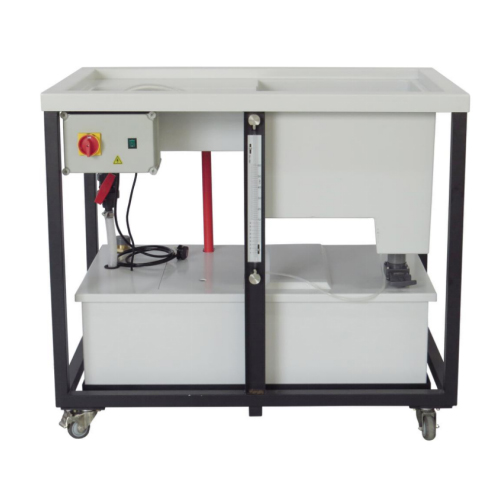

Module de base HM 150A pour des expériences en mécanique de fluides équipements de formation des fluides 1. Introduction de l'équipement
1.1 Présentation
Le banc d'essai hydraulique de base HM 150A et divers modules auxiliaires forment une installation de laboratoire complète, qui permet des laboratoires détaillés de mécanique des fluides.
L'unité de banc d'essai hydraulique fournit des mesures de pompage de base et volumétriques de l'approvisionnement en eau avec lequel tous les accessoires et expériences supplémentaires sont effectués.
Le Workbench hydraulique de base HM 150A est utilisé à des fins d'éducation, de formation et de recherche. Il n'est pas conçu pour un usage industriel.
1.2 fonctionnalités
La surface de travail de l'unité est en fibre de verre et moulée pour fournir une zone encastrée pour les expériences de montage. Un réservoir de débordement intégré est fourni, ainsi qu'un réservoir de mesure de volume.
Le réservoir de mesure est divisé en étapes pour mesurer avec précision les débits élevés et faibles. Un indicateur de niveau fournit une lecture facile du débit.
Le réservoir de mesure s'écoule à travers une valve dans un réservoir de collecte en fibre de verre. Un tuyau de débordement est fourni.
Un moteur électrique entraîne une pompe à moteur submersible qui fournit de l'eau aux prises sur la surface de travail pour la connexion à des expériences individuelles.
Les matériaux utilisés dans la construction du banc d'essai et de ses modules ont été soigneusement sélectionnés pour minimiser les problèmes de corrosion.
L'unité entière est autonome et amovible.
Pour les mesures de faible volume, utilisez une tasse de mesure de 2 litres.
2. Paramètres techniques
Poids: 125 kg
Dimensions: 1220 mm x 760 mm x 1200 mm Pompe: ascenseur: h = 11 mètres
Débit: q = 230 l / min
Alimentation 230V, ~ 50 Hz; 0,55KW
Bassin versant 180 litres
Réservoir volumétrique: flux élevé: 40 litres
Faible débit: 10 litres
Beaker: 2 litres
Chronomètre: 1/100 seconde
3.Liste des pièces principales du produit
Pas de nom
1 commutateur de commande de pompe à eau
2 Interrupteur de chargement
3 soupape de régulation de flux
4 tuyaux de débordement
5 tuyaux d'eau
6 réservoir d'eau
7 Panneau d'installation accessoires expérimentaux
8 Indication de niveau visuel
9 tuyaux d'égout 4. Complétez la liste des expériences
Cet appareil est un appareil pour mener des expériences de liquide. Il ne fournit qu'un lieu expérimental approprié pour les expériences de fluide. Des expériences de fluide spécifiques qui peuvent être terminées doivent être effectuées avec des modules expérimentaux.
Expérience 1 avec le module d'expérience de pression hydrostatique liquide HM 150.05A
Expérience 2 avec HM 150.07a Module d'expérience de principe de Bernoulli
Expérience 3 avec HM 150.09A Module d'expérience d'écoulement horizontal du réservoir
Expérience 4 avec le module d'expérience de perte HM 150.11A dans les systèmes de tuyauterie
Expérience 5 avec HM 150.12A Flow vertical du module d'expérience du réservoir de stockage
Expérience 6 avec HM 150.13A Méthode de mesure du débit Module expérimental
Expérience 7 avec HM 150.18a Osborne Reynolds Module Experiment
