HM 150.07A Principe de Bernoulli Équipement d'enseignement professionnel pour laboratoire scolaire Équipement d'expérimentation en mécanique des fluides 1. Présentation de l'équipement

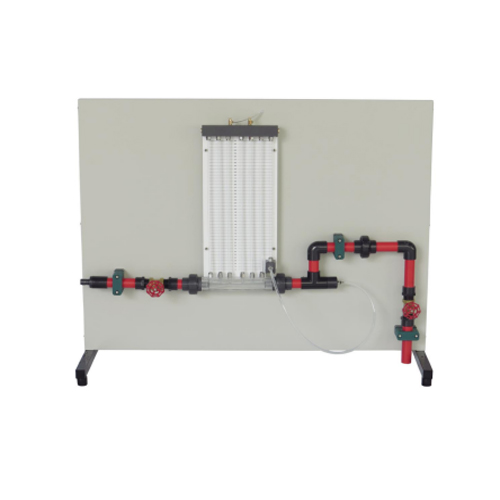

HM 150.07A est un dispositif expérimental utilisé pour explorer la loi de Bernoulli. L'objet de mesure est un tube de Venturi avec 6 points de mesure de pression. Ces 6 pressions statiques sont affichées sur un panneau via 6 manomètres à eau. La pression totale peut également être mesurée par une sonde mobile axialement à différents endroits du venturi et indiquée sur un deuxième manomètre à eau. La sonde est scellée par un anneau en caoutchouc de compression pour garantir l'absence de fuite pendant la mesure.
L'eau peut être fournie par le module de base de dynamique des fluides HM 150A ou obtenue directement à partir de l'alimentation en eau principale du laboratoire. HM 150A est capable de construire un système de circulation d'eau fermé.
2. Données techniques
Manomètre à eau 6 fois : 300 mm de colonne d'eau
Manomètre à tuyau de pression totale 1 fois : 530 mm de colonne d'eau
Diamètre nominal du débitmètre Venturi : 28,4 mm
Diamètre minimum : 14 mm
Dimensions hors tout (longueur x largeur x hauteur) : 1100 x 640 x 900 mm
Poids : 40 kg 3. Composants
Sans nom
1 Carte de montage
2 Manomètre à eau simple
3 Tuyau de vidange
4 Vanne à flotteur de sortie
5 Tube Venturi avec 6 points de mesure
6 Point de mesure
7 Bague en caoutchouc de compression
8 Raccord de tuyau, port d'alimentation en eau
9 Vanne à boisseau sphérique d'entrée d'eau
10 Manomètre à eau à six bras
4. Liste des expériences
Expérience 1 Preuve de la loi de Bernoulli
Expérience 2 Mesure de la pression du tube Venturi
Expérience 3 Détermination du facteur de débit
