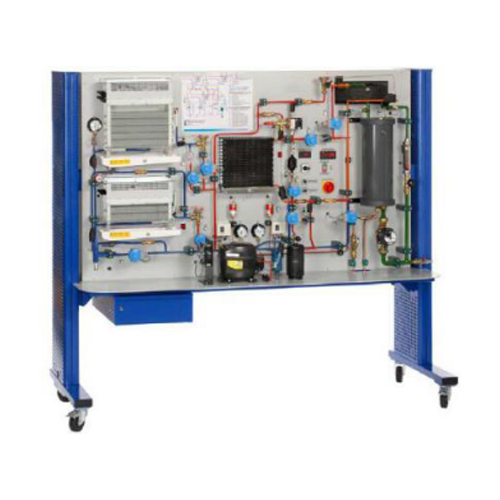

Pompe à chaleur SR2018 pour le fonctionnement en refroidissement et en chauffage - Équipement didactique de laboratoire pédagogique - Banc de formation en climatisation Objectifs pédagogiques / Expériences
- Conception, fonctionnement et composants clés d'une pompe à chaleur ou d'un système frigorifique
- Représentation du cycle thermodynamique sur le diagramme log p-h
- Comparaison de différents modes de fonctionnement
- Mesure de la puissance du compresseur et de la puissance de chauffage ou de refroidissement du circuit glycol-eau
- Détermination de :
* rendement
* coefficient de performance de la pompe à chaleur et du système frigorifique
* charge spécifique du compresseur
* taux de compression du compresseur
* puissance frigorifique spécifique
* puissance frigorifique spécifique
- Comparaison des paramètres clés de la pompe à chaleur et du système frigorifique
Spécifications
[1] Pompe à chaleur air-eau pour fonctionnement en mode refroidissement ou chauffage
[2] Différents modes de fonctionnement sélectionnables par électrovannes
[3] Circuit frigorifique avec compresseur, condenseur (échangeur de chaleur avec ventilateur), 2 évaporateurs avec ventilateur (étapes de réfrigération et de congélation)
[4] Circuit glycol-eau avec réservoir, pompe et échangeur de chaleur à serpentin coaxial
[5] L'échangeur de chaleur à serpentin coaxial et l'échangeur de chaleur avec ventilateur peuvent être utilisés comme condenseur ou évaporateur dans le circuit frigorifique
[6] 1 détendeur thermostatique pour chaque échangeur de chaleur et évaporateur
[7] 1 régulateur de pression d'évaporation supplémentaire et 1 tube capillaire pour l'évaporateur de l'étage frigorifique
[8] Affichages de la température, de la pression, du débit et de la consommation électrique du compresseur
[9] Logiciel d'acquisition de données par USB sous Windows Vista ou Windows 7
[10] Fluide frigorigène R134a, sans CFC
Caractéristiques techniques
Compresseur
- Puissance frigorifique : 934 W à -6,7/55 °C
- Consommation électrique : 620 W à -6,7/55 °C
Échangeur de chaleur avec ventilateur
- Surface d'échange : 1,25 m², débit d'air volumique
débit : 650 m³/h, puissance : 1148 W à ΔT = 15 K
Évaporateurs avec ventilateur
- Étage frigorifique
* Surface d'échange : 1,21 m², débit d'air volumique
débit : 80 m³/h, capacité : 140 W (tL1 = 5 °C, DT1 = 10 K)
- Phase de congélation
* Surface d'échange : 3,62 m², débit d'air volumétrique
Débit : 125 m³/h, capacité : 330 W (tL1 = 5 °C, DT1 = 10 K)
Échangeur de chaleur à serpentin coaxial
- Capacité : 1,6 kW à 0 °C ; DT=9K
Plages de mesure
- Température : 11 x -50...150 °C
- Pression : 2 x -1...15 bar, 1 x -1...24 bar
- Débit (fluide frigorigène) : 1 x 4...40 L/h
- Débit (glycol-eau) : 1 x 2,5...65 g/s
- Puissance : 0...1150 W
Dimensions et poids
L x l x H : 2210 x 800 x 1900 mm
Poids : env. 330 kg
Alimentation requise
230 V, 50/60 Hz, monophasé ou 120 V, 60 Hz/CSA, monophasé
Raccordement d'eau Transmetteur de pression : 2 numéros pour la mesure H.P., L.P..
Transmetteur de débit : pour la mesure des débits de fluide frigorigène.
Ensemble de capteurs RTD : pour la mesure de la température.
Gamme d'expériences M 1. Pour étudier tous les composants utilisés dans le système de climatisation.
2. Pour étudier le cycle de réfrigération à compression de vapeur.
3. Pour étudier le processus de chauffage, de refroidissement, d'humidification et de déshumidification.
4. Pour déterminer l'effet de réfrigération, l'apport de travail, le C.O.P. réel, le C.O.P. de Carnot, le C.O.P. théorique, le C.O.P. relatif, la tonne de réfrigération et l'efficacité de l'installation
