HM 162.71 Circuit de sédiments fermé équipement éducatif équipement scolaire équipement de laboratoire de mécanique des fluides de surtension de tuyau d'enseignement La description
Les écoulements dans les rivières, les canaux et les zones côtières sont souvent associés au transport de sédiments. Le transport par charriage est le transport principal. Pendant le transport par charriage, les solides sont déplacés le long du fond du canal.

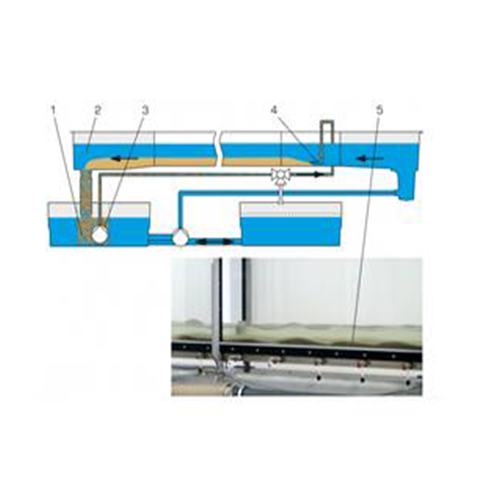

HM 162.71 prend en compte le transport par charriage et se compose d'un piège à sédiments, d'une alimentation en sédiments et d'un système de canalisations avec une pompe pour ramener le mélange d'eau et de sédiments du piège vers l'alimentation en sédiments entre deux expériences. Le circuit sédiments et le circuit eau du HM 162 sont des systèmes indépendants. Cela garantit que les sédiments ne peuvent pas pénétrer dans la pompe ou le capteur de débit du circuit d'eau du canal expérimental HM 162.
Au début de l'expérience, un lit de sédiments est réalisé dans la section expérimentale sans écoulement d'eau. Ensuite, le circuit d'eau est mis en marche. L'eau qui s'écoule transporte les sédiments près du fond le long de la section expérimentale. Ce transport par charriage peut être clairement observé. Un panier tamis placé dans le réservoir d'eau sous l'élément de sortie du canal expérimental HM 162 est utilisé comme piège à sédiments. Une pompe placée dans le panier de tamis refoule le mélange d'eau et de sédiments du panier de tamis vers l'alimentation en sédiments. Le mélange d'eau et de sédiments a une forte teneur en eau. L'alimentation en sédiments est descendue dans la section expérimentale et alimente les sédiments près du fond. La hauteur de l'alimentation en sédiments au-dessus du fond du canal peut être modifiée librement.
À la fin de l'expérience, les sédiments sont retirés du canal en livrant le mélange d'eau et de sédiments à un tamis dans le deuxième réservoir d'eau.
HM 162.71 ne convient pas au transport de charges suspendues.
Le HM 162 peut être étendu à tout moment avec le HM 162.71. Détails techniques
spécification
transport par charriage avec circuit fermé de sédiments pour le canal expérimental HM 162
panier à tamis comme piège à sédiments, à insérer dans le réservoir d'eau sous l'élément de sortie du HM 162
pompe avec système de tuyauterie pour le transport du mélange eau/sable du piège à l'alimentation en sédiments
les sédiments alimentent directement la section expérimentale
la hauteur de l'alimentation en sédiments au-dessus du fond du canal peut être modifiée
élimination des sédiments du canal à l'aide d'un tamis sur le deuxième réservoir d'eau
Le HM 162 peut être étendu à tout moment avec le HM 162.71 Données techniques
Pompe
consommation électrique: 1,1kW
max. débit : 36m3/h
max. tête : 11m
Panier d'écran
taille d'ouverture: 0,3 mm (49mesh)
capacité : env. 120L
Tamis pour l'élimination des sédiments
taille d'ouverture: 0,3 mm (49mesh) 400V, 50Hz, 3 phases
400V, 60Hz, 3 phases ; 230V, 60Hz, 3 phases
