Échangeurs de chaleur SR2020 dans le circuit frigorifique - Équipement pédagogique scolaire - Atelier de formation professionnelle - Formateur en réfrigération Objectifs pédagogiques / Expériences
- Différents échangeurs de chaleur et leur utilisation en réfrigération
* Échangeur de chaleur à serpentin coaxial
* Échangeur de chaleur à tubes ailetés
* Échangeur de chaleur tubulaire
* Échangeur de chaleur à plaques
- Déterminer la position d'installation optimale
- Calculer les flux d'énergie
- Effet de la surchauffe et du sous-refroidissement du fluide frigorigène sur le cycle
- Conception d'un système frigorifique à compression
- Représentation du cycle sur un diagramme log p-h
Spécifications

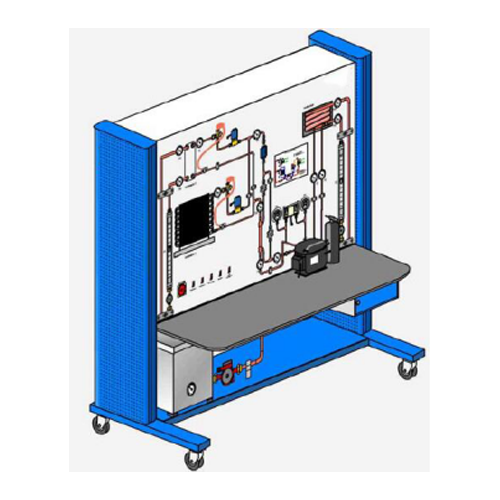

[1] Système frigorifique avec 4 échangeurs de chaleur différents : échangeur de chaleur à serpentin coaxial, échangeur de chaleur à tubes ailetés, échangeur de chaleur tubulaire, échangeur de chaleur à plaques
[2] Combinaisons de fluides : eau/fluide frigorigène, fluide frigorigène/fluide frigorigène, air/fluide frigorigène
[3] Circuit d'eau avec réservoir et pompe pour refroidir le condenseur et chauffer l'évaporateur
[4] Le surchauffeur peut être désactivé par un bypass
[5] Débitmètre et thermomètre dans le circuit d'eau pour déterminer les flux de chaleur échangés
[6] Thermomètres aux points pertinents Système
[7] Réfrigérant R134a, sans CFC
Caractéristiques techniques
Compresseur
- Puissance frigorifique : 580 W à -5/32 °C
- Consommation électrique : 235 W à -10/32 °C
Récepteur : 1,4 L
Plages de mesure
- Pression : -1…9 bar / -1…24 bar
- Température : 3 × -20…30 °C, 9 × 0…60 °C,
1 × 0…100 °C
- Débit : 2 × 240 L/h
Dimensions et poids
L × l × H : 1 800 × 750 × 1 900 mm
Poids : env. 200 kg
Raccordements
230 V, 50 Hz, monophasé
