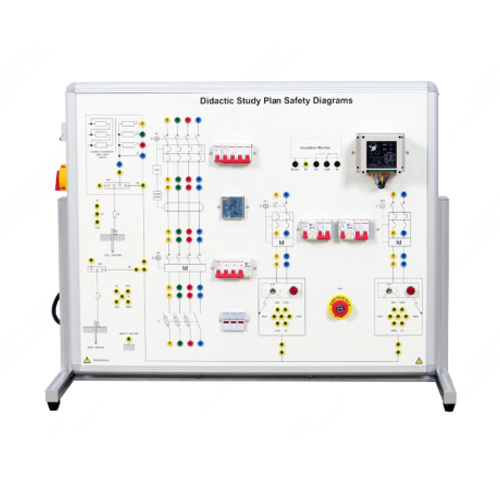

ZE3441 Plan d'étude didactique Diagrammes de sécurité Équipement de formation pédagogique Équipement de laboratoire de génie électrique I. Présentation du produit
1.1 Présentation
La structure est constituée de tôles d'acier traitées chimiquement recouvertes de plusieurs couches de revêtement époxy ; la base est équipée de pieds en caoutchouc pour pouvoir être posée sur un établi. Le panneau met en évidence tous les composants nécessaires pour alimenter correctement le circuit.
1.2 Caractéristiques
1. L'appareil est équipé d'un bouton d'arrêt d'urgence, qui peut couper instantanément l'alimentation lorsque l'appareil rencontre un accident.
2. Le disjoncteur est équipé d'une protection contre les fuites et d'un déclencheur. Lorsque l'appareil fuit de l'électricité, le disjoncteur se déclenche pour jouer un rôle de protection.
3. La structure est constituée de plaques d'acier traitées chimiquement, ce qui est sûr et stable.
4. La surface est recouverte de plusieurs couches de revêtement époxy, qui est plus durable et pas facile à casser.
II. Paramètres de performance
2.1 Paramètres techniques
Paramètres d'alimentation : monophasé trois fils CA 220 V ± 10 % 50 Hz
2.2 Dimensions et poids
Dimensions : 1 000 x 580 x 770 mm Poids : < 68 kg
III. Liste des composants
3.1 Partie principale
Numéro Nom
1 Panneau
2 Support
3 Transformateur d'isolement triphasé
3.2 Pièces électriques
Numéro Nom
1 Disjoncteur de puissance
2 Interrupteur d'alimentation
3 Transformateur d'isolement triphasé
4 Relais de courant de fuite
5 Disjoncteur 4P avec déclencheur
6 Rangée de fils de terre
7 Disjoncteur 4P avec protection contre les fuites
8 Fusible
9 Décaleur de condensateur
10 Témoin lumineux d'alimentation
11 Résistance
12 Bouton d'arrêt d'urgence
13 Disjoncteur 2P avec protection contre les fuites
14 Testeur d'isolement CA
15 Port de test 3.3 Accessoires
Numéro Nom
1 Câble de liaison en U 4 mm noir
2 Câble électrique 4 mm 1 m à double extrémité jaune
3 Câble électrique 4 mm 1 m à double extrémité vert
4 Câble électrique 4 mm 1 m à double extrémité rouge
5 Câble électrique 4 mm 1 m à double extrémité bleu
6 Câble électrique 4 mm 1 m à double extrémité bicolore
7 Multimètre numérique UA9205
8 Fusible
3.4 Liste de configuration du produit
Numéro Nom Quantité
1 Transformateur d'isolement triphasé 1,5 kW 380/380 (4 sorties) 1
2 Disjoncteur DZ47s sans protection de fuite 4P 2A type C 1
3 Disjoncteur DZ47s sans protection de fuite 2P 1A type C 2
4 Disjoncteur DZ47SLES rouge 2P 16A avec protection de fuite Nouveau 2
5 Disjoncteur DZ47SLES rouge 4P 25A avec protection de fuite Nouveau 2
6 Déclencheur shunt DZ47s MX+OF3 (Delixi) AC220V 1
7 Transformateur de courant de fuite 1
8 Câble de liaison de pont en U 4 mm noir 20
9 Relais de courant de fuite 1
10 Câble électrique 4 mm 1 mètre à double extrémité jaune 5
11 Câble électrique 4 mm 1 mètre à double extrémité vert 5
12 Câble électrique 4 mm 1 mètre à double extrémité rouge 5
13 Câble électrique de 4 mm de 1 mètre à double extrémité bleu 5
14 Câble électrique de 4 mm de 1 mètre à double extrémité bicolore 5
15 Multimètre numérique UA9205 1
IV. Liste des expériences
Expérience 1 Test de déclenchement par choc électrique humain simulé
Expérience 2 Test du testeur d'isolement CA
Expérience 3 Test du relais de courant de fuite
Expérience 4 Test de déclenchement du disjoncteur de protection contre les fuites 4P
