ZE3155 Boîte d'expérimentation de l'électronique numérique Équipement didactique Équipement de formation en électronique
Présentation du produit:

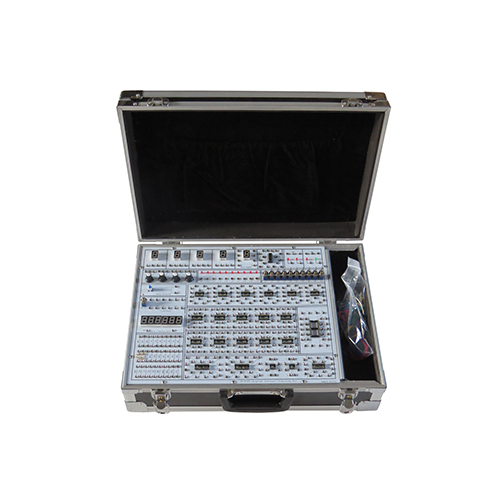

La machine d'apprentissage des circuits électriques numériques fournit diverses sources de signal, le câblage des caractères d'impression recto, le verso installent le composant, tous les fréquencemètres de la source du signal sont constitués d'une puce CPLD et d'une carte double face, tous les composants adaptent un produit de haute qualité, améliorent l'ensemble qualité des machines. Parce que le composant est installé du côté réserve, il peut donc réduire et éviter la possibilité de dommages causés par l'homme.
Caractéristique du produit: facile à utiliser, durable, projet d'expérimentation flexible, il est facile de réaliser diverses expériences de simulation numérique. Ce produit convient à l'enseignement de la technique électronique des établissements d'enseignement supérieur et de diverses écoles professionnelles et techniques.
Contenu du système
1. Alimentation : Entrée CA : 220V±10%, 50HZ
Sortie CC : ±12 V/200 mA, 5 V/2 A
2. Circuit électrique monopulse manuel deux groupes: il peut produire les impulsions positives et négatives entre-temps, les amplitudes d'impulsion sont le niveau électrique TTL.
3.Impulsions continues un groupe : la sortie est au niveau électrique TTL.
Source d'impulsion à fréquence fixe : 1 HZ, 1 KHZ, 10 KHZ, 100 KHZ, 1 MHZ
4. Fréquencemètre numérique de haute précision à six bits, plage de mesure : erreur 0-9,9999 MHZ < 1 HZ (conception par puce CPLD)
5. La sortie et l'affichage du niveau logique.
Un commutateur de niveau logique indépendant à huit bits : il peut produire un niveau électrique « 0 », « 1 » (c'est une logique positive.
B Le niveau électrique logique constitué d'une LED rouge à huit bits et d'un circuit électrique d'entraînement
6. Affichage du tube Nixie
Un circuit électrique d'affichage de décodage de code BCD à quatre bits constitué d'un tube LED Nixie.
B Tube nixie à huit segments à un bit, broche totalement sortie, il est utilisé pour l'expérience du tube nixie.
7. Générateur de synchronisation CCD et circuit électrique de contrôle de démarrage et d'arrêt
8.21 huit noyaux, quatorze noyaux, seize noyaux, vingt noyaux, vingt-huit noyaux et autres douilles à trous circulaires. Il peut rencontrer diverses puces IC.
9. Quatre chaque potentiomètre de valeur de résistance
10. 30 résistance-capacité de taille régulière
Projet d'expérimentation recommandé
1.Le test des paramètres et l'utilisation de la porte logique intégrée TTL
2.Le test de la porte logique intégrée CMOS
3. L'expérience de la fonction logique du circuit électrique de la porte
4. Test des composants de la fonction logique des combinaisons communes
5. Demi additionneur, additionneur complet et expérience de fonctionnement logique
6. Circuit de vote à sept personnes et circuit électrique de détection du groupe sanguin
7. Test de fonction de déclenchement
8. Fonction logique de déclenchement JK, D et test des paramètres principaux
9. Déclencheur et verrou de sortie à trois états
10. Expérience de compteur de système binaire d'asynchronisation
11. Expérience de compteur de système binaire de synchronisation
12. Test de fonction de registre à décalage
13. Compter, décoder, afficher l'expérience du circuit électrique
14. 555 circuit électrique intégré et application
15. Génération de vagues et déclencheur de monostabillité
16,. La conception du détecteur de séquence
17. Convertisseur analogique numérique N/A
18. Convertisseur analogique-numérique A/N
19. Contrôleur de feux de signalisation à intervention manuelle
20. Conception d'horloge électronique numérique
21. Fréquencemètre numérique
22. Expérience de contrôle des feux arrière d'automobile
