HM 150.29A Pertes d'énergie dans les éléments de tuyauterie Équipement pédagogique pour l'enseignement Équipement d'expérimentation en ingénierie des fluides de laboratoire I. Présentation du produit
1.1 Présentation
Lorsque l'eau s'écoule dans un système de tuyauterie, la résistance à l'écoulement provoque des pertes de pression au niveau des tuyaux, des vannes et des raccords.
L'unité HM 150.29A peut être utilisée pour étudier et visualiser les pertes de pression dans les éléments de tuyauterie. L'unité expérimentale peut être utilisée pour évaluer l'influence des différentes géométries de tuyaux sur l'écoulement.

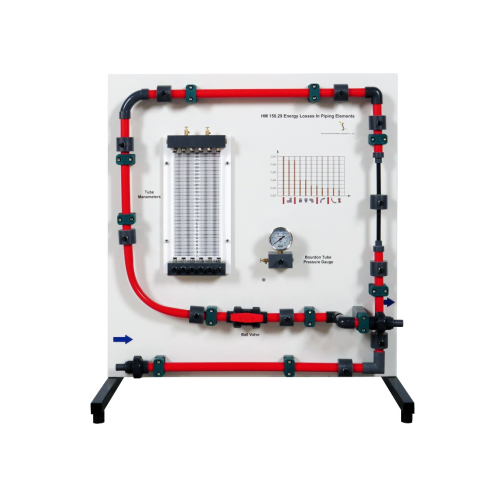

L'unité expérimentale HM 150.29A se compose d'une section de tuyau contenant plusieurs segments de tuyau avec différentes résistances à l'écoulement, ainsi qu'un élément de constriction et de dilatation. Une vanne à boisseau sphérique est également intégrée dans le tuyau. Des points de mesure de pression avec des chambres annulaires en amont et en aval de l'élément de tuyau assurent une mesure précise de la pression.
Les points de mesure de pression peuvent être connectés par paires à un manomètre à 6 tubes pour déterminer les pertes de pression dans l'élément de tuyau.
L'unité expérimentale peut être placée facilement et en toute sécurité sur la surface de travail du module de base HM 150A. L'eau est fournie et le débit est mesuré via le HM 150. Alternativement, l'unité expérimentale peut être alimentée par une alimentation de laboratoire.
1.2 Caractéristiques
1. Le produit a une belle apparence et est durable.
2. Le produit dispose de nombreuses unités expérimentales et peut effectuer une variété d'expériences sur les fluides connexes.
3. Le produit adopte une conception modulaire et peut être utilisé en combinaison avec des modules expérimentaux de la même série. 4. Le produit a une structure simple et le principe est clair et facile à comprendre, ce qui permet aux étudiants d'acquérir facilement des connaissances pertinentes.
II. Paramètre de performance
2.1 Paramètres techniques
Matériau du tube : PVC
Diamètre intérieur : 17 mm
Élément de tuyau, PVC
Contraction : de D=17 à D=9,2 mm
Élargissement : de D=9,2 à D=17 mm
Courbure en sections : D=17 mm, 90°
Angle du tube : D=19 mm, 90°
Coude étroit : D=18 mm, R=40 mm, 90°
Coude large : D=17 mm, R=100 mm, 90°
Plage de mesure
1x 0...0,6 bar
6 0…290 mmH2O
2.2 Dimensions et poids
Dimensions : 840 mm x 675 mm x 930 mm
Poids : 28 kg III. Liste des composants
3.1 Pièce principale
Numéro Nom
1 Entrée
2 Coude (angle droit)
3 Section de contraction
4 Expansion section
5 Coude (forme d'arc)
6 Coude étroit
7 Coude large
8 Robinet à boisseau sphérique
9 Manomètre à tube de Bourdon
10 Manomètre à tube (6 pièces)
11 Vanne de vidange
3.2 Accessoires
Numéro Nom
1 trachée
IV. Liste de configuration du produit
N° Nom QYT
1 Corps du produit 1
2 Manomètre à tube de Bourdon 2
3 Manomètre à tube (6 pièces) 1
4 Vanne à boisseau sphérique 1
5 Trachée 1
V. Liste des expériences
Expérience 1 Étudier la perte de pression des fluides lorsqu'ils s'écoulent dans des tuyaux courbes
Expérience 2 Étudier la perte de pression des fluides lorsqu'ils s'écoulent dans des tuyaux de diamètre variable
Expérience 3 Étudier la perte de pression des fluides lorsqu'ils s'écoulent dans des coudes étroits et larges
Expérience 4 Étudier la perte de pression des fluides lorsqu'ils s'écoulent dans des vannes
