F1-18 Débitmètre Démonstration Équipement De Formation Professionnelle Équipement Éducatif Enseignement Mécanique Équipement De Formation 1. Descriptif

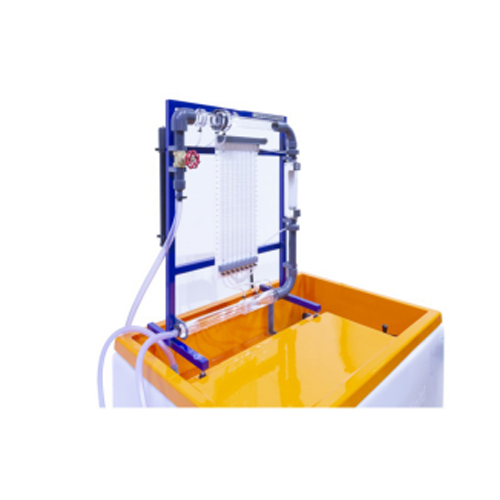

L'équipement se compose d'un compteur Venturi, d'un compteur à section variable et d'une plaque à orifice, installés dans une configuration en série pour permettre une comparaison directe. Une vanne de régulation de débit permet de faire varier le débit dans le circuit. Des prises de pression sont incorporées afin que les caractéristiques de perte de charge de chaque débitmètre puissent être mesurées. Ces piquages sont reliés à un banc de manomètres à huit tubes intégrant un collecteur avec une vanne de purge d'air.
La pressurisation des manomètres est facilitée par une pompe à main. Le circuit et le manomètre sont fixés à un cadre de support qui se trouve sur le plan de travail du banc hydraulique. Le banc est utilisé comme source d'alimentation en eau et pour l'étalonnage volumétrique de chaque débitmètre. 2.Capacités de démonstration
Comparaison directe de la mesure de débit à l'aide d'un compteur Venturi, d'un compteur à section variable et d'une plaque à orifice
Etalonnage de chaque débitmètre à l'aide de la cuve de mesure volumétrique du banc
Comparaison des chutes de pression sur chaque appareil
