ZM2188 banc d'étude des flux de fluide équipement de laboratoire équipement scolaire laboratoire d'enseignement équipement de mécanique des fluides Le diagramme de principe de processus de l'emplacement de point de mesure : 1. 2 robinet à tournant sphérique est utilisé pour sélectionner la section de mesure et 3 reflux ; P pression, f débit
Lorsque l'eau s'écoule dans le tuyau, le frottement de la paroi du tuyau et de l'eau provoque une perte de pression. La perte de charge dépend directement de la rugosité de surface de la paroi interne du tuyau, qui est utilisée dans le matériau. De plus, la perte de charge est causée par la vitesse d'écoulement et la section transversale.

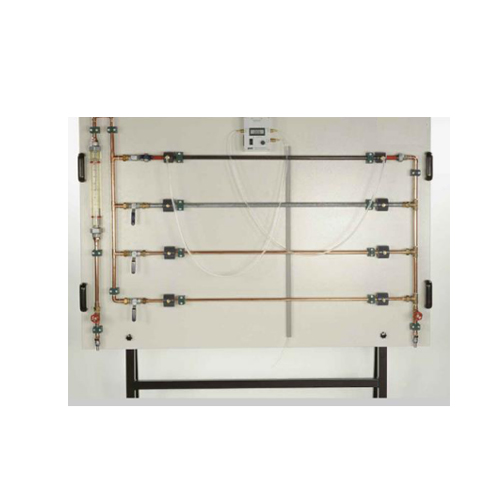

Quatre éléments de tuyaux droits sont installés sur le panneau. Ceux-ci peuvent être sélectionnés individuellement par la vanne à boisseau sphérique, la vanne de régulation de débit en cours d'utilisation et la lecture du débitmètre et du débitmètre à rotor.
Les points de mesure de pression dans le système de tuyauterie sont conçus comme une cavité annulaire, située entre le début et la fin de la partie de mesure, garantissant une mesure de pression précise. Le capteur est relié à un manomètre différentiel et correspondant à l'affichage de la lecture de la pression différentielle.
Le matériel pédagogique bien structuré fournit un guide étape par étape à travers les expériences. Objectifs d'apprentissage/expériences :
• Recherche sur la perte de pression des pipelines
• Différentes sections
• Effets de divers diamètres de tuyaux
• Effets de différents matériaux et rugosité des surfaces
• L'impact de la vitesse
• La comparaison entre l'expérience et la théorie
* Perte de charge tuyau 1
* Différents matériaux et diamètres Le banc d'étude permet l'étude des pertes de charge linéaires et spécifiques et la visualisation du débit d'eau dans différents types de canalisations :
Tube lisse.
Tube brut.
Tube Venturi.
Augmentation et restriction de section.
Coudes industriels. Le banc est composé de :
Réservoir d'alimentation en fluide en matériau non oxydable.
Pompe centrifuge en acier inoxydable avec filtre.
Différentes vannes de régulation.
Tube Venturi.
Membrane.
Tube lisse transparent.
Différents coudes industriels.
Augmentation et restriction de section.
Capteur de débit.
Connexions étanches et séparées installées dans différents points de mesure.
Manomètre différentiel à affichage direct.
Tous les accessoires nécessaires assurant un fonctionnement efficace.
Alimentation : 220V/380V/50Hz.
