ZF1123A formateur en mécanique des fluides équipement éducatif équipement scolaire lit d'enseignement équipement de laboratoire de mécanique des fluides spécification

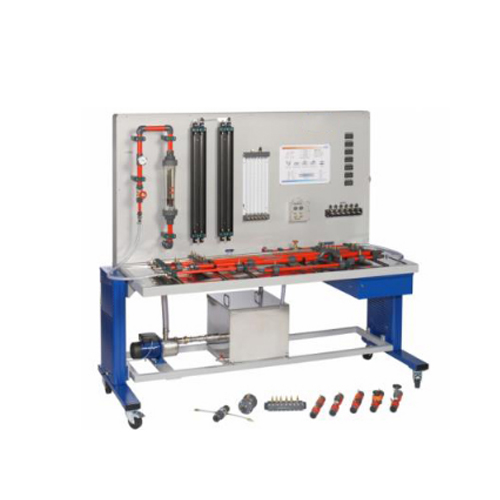

[1] formateur aux expériences de mécanique des fluides
[2] objets de mesure interchangeables, partiellement transparents : vanne à siège incliné, vanne à membrane, vanne à boisseau sphérique, clapet anti-retour, crépine, tube de Pitot, buse Venturi, débitmètre à diaphragme et buse de mesure
[3] différentes sections de tuyau
[4] les chambres annulaires permettent une mesure précise de la pression
[5] manomètre à tube pour mesurer la pression différentielle
[6] mesure de débit à l'aide d'un rotamètre
[7] affichages numériques pour la pression et la pression différentielle données techniques
Pompe
- consommation électrique : 0,68kW
- max. débit : 7,2m³/h
- max. tête: 22,8m
Réservoir de stockage : 55L
Section de tuyau pour objets de mesure interchangeables
-
32x1,8mm, PVC 3 sections de tuyau droites, longueur : 1000 mm
- ½", acier galvanisé
- 18x1mm, Cu
- 20x1,5mm, PVC
Section de tuyau, PVC
- contraction progressive, diamètre : 20x1,5-16x1,2mm
- agrandissement progressif, diamètre : 20x1,5-32x1,8mm
- avec angle de tuyau/coude de tuyau à 90°,
diamètre: 20x1,5mm
Manomètre à tube : 2x 2 tubes, 1x 6 tubes Plages de mesure
- pression différentielle : 0...200mbar
- pression : 6x 0...600mbar
- débit : 0,4...4m³/h
- température : 0...60°C
Dimensions et poids
LxlxH : 2220x820x1980mm
Poids : env. 250kg
