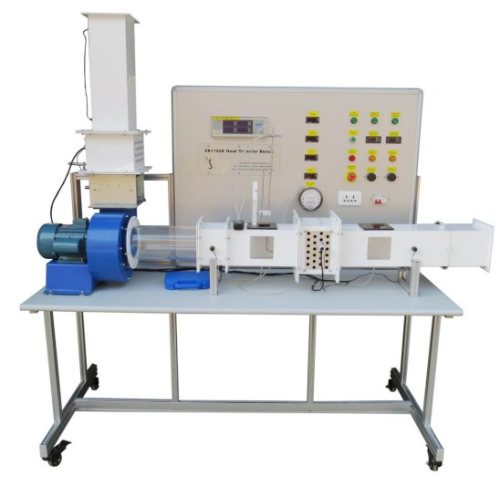

Équipement didactique d'éducation de banc de transfert de chaleur SR1162E pour l'équipement de formation de transfert thermique de laboratoire scolaire Une unité complète au sol, spécialement conçue pour aider les étudiants à comprendre les caractéristiques d'un transfert de chaleur à flux croisés. L'unité se compose principalement d'un conduit vertical avec fenêtre transparente, d'éléments de transfert de chaleur, d'un ventilateur à vitesse constante avec registre à iris et de tous les capteurs nécessaires pour mesurer les températures en différents points et la vitesse de l'air.
spécification
[1] transfert de chaleur par convection
[2] faisceau de tuyaux échangeable comme échangeur de chaleur
[3] 2 éléments chauffants peuvent être insérés en faisceau ou seuls
[4] débit d'air réglable
[5] Affichage numérique pour station de mesure de pression pour déterminer la vitesse de l'air
[6] l'écran et l'unité de commande indiquent la température de l'air, la température du chauffage et la puissance de chauffage
La description:
L'unité doit avoir trois éléments de transfert de chaleur comme suit :
une. Tube simple
b. Faisceau de tubes
c. Surface à ailettes
La surface incorpore un élément chauffant électrique avec capteur de température.
données techniques
Canal
Le conduit rectangulaire vertical en acier doux revêtu d'époxy se monte sur un châssis à roulettes au sol.
Fenêtre acrylique sur le mur du conduit
section : L xP x H - 0,8 x 0,17 x 1,08 m
