HM 150.09A Écoulement horizontal à partir d'un réservoir Équipement pédagogique pour laboratoire scolaire Équipement de formation en ingénierie des fluides 1. Présentation de l'équipement
La dynamique des fluides considère la relation entre la trajectoire, le profil de sortie et la vitesse de sortie pendant l'écoulement du réservoir. Ces considérations ont des applications pratiques en génie hydraulique ou dans la conception d'exutoires à la base des barrages.
Le HM 150.09A permet à l'utilisateur d'étudier et de visualiser le profil d'un jet d'eau. De plus, le coefficient de retrait peut être déterminé comme une caractéristique de différents profils.

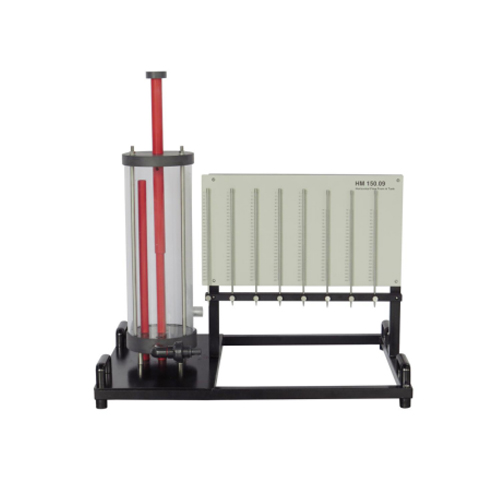

Le dispositif expérimental se composait d'un réservoir d'eau transparent, d'une jauge à point et d'un panneau permettant de visualiser la trajectoire du jet. La sortie d'eau du réservoir est équipée d'un insert interchangeable pour faciliter l'inspection des ouvertures individuelles. L'appareil est livré avec quatre lames de diamètres et de profils différents.
Pour visualiser la trajectoire, le jet d'eau émis est mesuré par une jauge à point constituée d'une tige mobile. La position de la tige de mesure dépend du profil du jet d'eau. Cela produit une trace qui est transférée sur le panneau.
Le réservoir est équipé d'un trop-plein réglable et d'une échelle graduée. Le niveau de liquide peut ainsi être réglé avec précision et lu avec précision. Le dispositif d'essai peut être placé facilement et en toute sécurité sur le plan de travail du module de base HM 150. Le HM 150A fournit l'eau et mesure le débit. Le dispositif d'essai peut également être utilisé à partir de l'alimentation en eau du laboratoire. 2. Données techniques
Paramètres généraux de l'appareil :
Dimensions : 865 mm (longueur) x 640 mm (largeur) x 590 mm (hauteur)
Poids : environ 27 kg
Paramètres du réservoir d'eau expérimental :
Hauteur du réservoir d'eau : 510 mm
Diamètre du réservoir d'eau : 190 mm
Capacité de rétention d'eau : environ 13,5 L
Paramètres des accessoires de la buse de sortie :
Diamètre du cercle de profil : 4 mm
Diamètre du coin de profil : 4 mm
Diamètre du cercle de profil : 8 mm
Diamètre du coin de profil : 8 mm
Longueur de la tige de mesure du point : 350 mm 3. Composants de l'équipement
No Nom
1 Tuyau de trop-plein à niveau d'eau réglable
2 Tuyau de trop-plein à niveau d'eau maximal
3 Réservoir d'eau expérimental
4 Sortie expérimentale
5 Entrée d'eau expérimentale
6 Panneau d'enregistrement des antécédents
7Sonde de mesure ponctuelle
8 Bouton de fixation de la sonde de mesure ponctuelle
4. Liste des expériences
L'expérience 1 enregistre les trajectoires des jets d'eau à différentes vitesses de sortie.
L'expérience 2 étudie comment le niveau de liquide dans le réservoir affecte la vitesse de sortie
Expérience 3 Détermination des coefficients de retrait pour différents profils et diamètres
Expérience 4 Comparaison des vitesses de sortie réelles et théoriques
