HM141 hydrogrammes après précipitation équipement didactique équipement éducatif enseignement de la mécanique des fluides équipement de laboratoire Les hydrogrammes sont un outil important pour la représentation des données hydrologiques telles que les précipitations, les niveaux des eaux souterraines ou les débits.

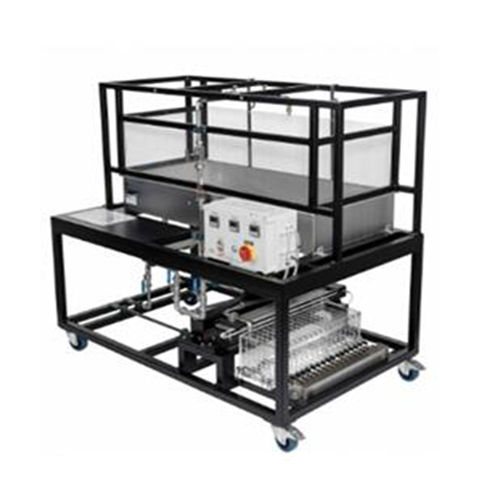

HM 141 produit des précipitations de durée et d'intensité variables. La capacité de stockage des sols avec différentes saturations est également examinée. En utilisant diverses méthodes de drainage, il est possible de démontrer les corrélations entre les précipitations et les infiltrations. Le formateur comprend un réservoir avec un remplissage de sable, qui est traversé par de l'eau. L'eau est fournie au réservoir via un dispositif de précipitation avec deux buses qui peuvent être réglées séparément via des vannes. Pour étudier les différents drainages, l'eau est drainée soit par un tuyau de drainage, soit par une chambre de drainage, qui est séparée de la section expérimentale par un écran.
L'eau de drainage est répartie sur 17 chambres transparentes. Cela crée un profil dans le temps de l'évacuation de l'eau. Les niveaux d'eau sont mesurés et tracés dans un hydrogramme.
Des égouttoirs peuvent être utilisés pour démontrer le retard du drainage à travers les bassins de rétention d'eau de pluie.
L'alimentation en eau est contrôlée par une vanne et lue sur un débitmètre. Les décharges temporisées sont ajustées via des minuteries électroniques. Détails techniques
étude de l'effet des précipitations sur les sols
cuve expérimentale en acier inoxydable avec protection anti-éclaboussures transparente
dispositif de précipitation avec deux buses, zone de précipitation et quantité réglables
le temps de précipitation peut être ajusté via une électrovanne avec minuterie
distribution à 17 chambres par minuterie
le chariot mobile de traîneau distribue l'eau de vidange à 17 chambres dans le réservoir de mesure
vidange de l'eau soit par chambre de vidange amovible avec tamis à mailles fines, soit par tuyau de vidange
raccord de rinçage séparé pour canalisations
bacs d'égouttement comme bassins de rétention d'eau de pluie
rotamètre (entrée), indicateur de temps de précipitation, temps de latence et temps de mesure Données techniques
Section expérimentale : volume : 1300x600x200mm
max. hauteur du sable : 185 mm
Dispositif de précipitation : 2 buses, réglables individuellement
débit : 1…6,7L/min, jet carré
précipitations : max. 320L/h
Réservoir de mesure avec 17 chambres
volume : 17x0,9L Minuteries
précipitations : max. 99min59s
temps de latence jusqu'au début des mesures : max. 99min59s
temps de mesure par chambre : max. 99min59s
4 lèchefrites : 305x215x55mm
Échelle en acier : 200 mm
Plages de mesure : débit : 30…320L/h
230V, 50Hz, monophasé
230 V, 60 Hz, 1 phase ; 120V, 60Hz, 1 phase
