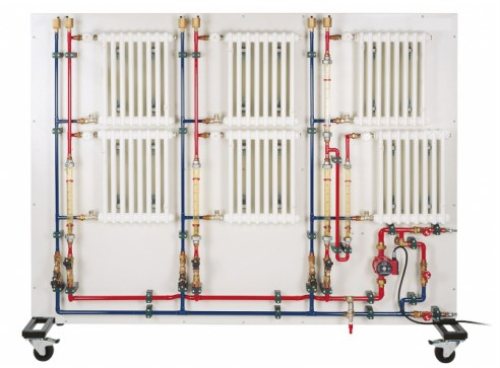

ZMH1006 Équilibrage hydronique des radiateurs équipement d'enseignement professionnel pour l'équipement d'expérience de transfert de chaleur de laboratoire scolaire Équilibrage hydraulique d'un système de chauffage : trois sous-circuits de chauffage avec radiateurs,
vannes thermostatiques et pompe de circulation
Caractéristiques
- équilibrage d'un système de chauffage
- raccordements hydrauliques réalisés à l'aide de raccords rapides
Objectifs d'apprentissage/expériences
- résistance variable de la tuyauterie
- vanne d'équilibrage - vanne thermostatique préréglée
- soupape de surpression différentielle
spécification
[1] formateur pour le chauffage et la plomberie
[2] 6 radiateurs avec vanne thermostatique, vanne de purge et vanne d'arrêt réglable
[3] vase d'expansion, groupe de sécurité selon DIN 4751, soupape de décharge
[4] 5 rotamètres
[5] 1 thermomètre de surface pour la mesure de la température aux entrées et sorties des radiateurs
[6] raccordements d'eau à l'aide de raccords rapides, diamètre intérieur 13 mm, pour raccordement optionnel à un circuit de chauffage externe
