Carte de développement pédagogique ZE3450 PCI 16FXX pour microcontrôleur - Équipement de formation en électronique
1. Présentation du produit
1.1 Description du produit

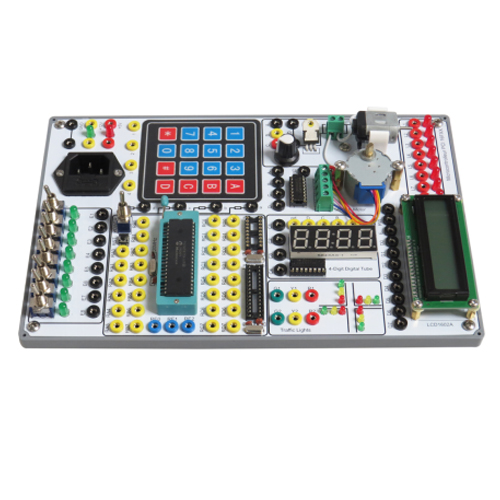

Cette carte de développement expérimentale est basée sur une puce microcontrôleur. Elle intègre divers modules périphériques tels qu'un clavier matriciel, un afficheur LED 4 chiffres, un écran LCD, un moteur pas à pas et des feux tricolores. Elle offre une plateforme complète aux apprenants et développeurs de microcontrôleurs, intégrant l'expérimentation matérielle et le débogage de programmes. Elle peut être utilisée pour l'apprentissage des principes des microcontrôleurs, le développement de pilotes de périphériques, la vérification des fonctions système et d'autres applications, aidant ainsi les utilisateurs à comprendre la logique de contrôle et les méthodes d'application des microcontrôleurs.
1.2 Caractéristiques du produit
Intégration périphérique élevée : Elle couvre une variété de périphériques couramment utilisés tels qu'un clavier matriciel, un afficheur LED 4 chiffres, un écran LCD1602, un moteur pas à pas, des feux tricolores et des potentiomètres, permettant divers types d'expériences, notamment la saisie de données, le contrôle d'affichage et le pilotage de moteurs.
Conception structurelle conviviale : Disposition et étiquetage clairs des modules ; Des interfaces matérielles intuitives et conviviales facilitent la mise en place rapide des systèmes expérimentaux à microcontrôleur, réduisant ainsi le temps d'apprentissage du développement matériel.
Excellente extensibilité : De nombreux ports et interfaces universels permettent la connexion de divers capteurs, actionneurs et modules d'extension externes. Les fonctionnalités peuvent être étendues de manière flexible en fonction des besoins réels, répondant ainsi aux exigences du développement personnalisé et de la réalisation de projets complexes.
Très pratique pour l'enseignement : La configuration matérielle est alignée sur le système pédagogique des microcontrôleurs et permet de démontrer intuitivement le processus de contrôle du microcontrôleur sur différents périphériques. Ceci aide les apprenants à intégrer pleinement les connaissances théoriques à la pratique et à maîtriser efficacement les applications fondamentales de la technologie des microcontrôleurs. 2. Spécifications techniques
2.1 Paramètres techniques de base
Alimentation : Monophasée triphasée, 220 V, 50 Hz
Environnement de fonctionnement : Température de fonctionnement : 0 °C à +40 °C
2.2 Paramètres externes de l’équipement
Dimensions : 260 mm × 170 mm × 40 mm
Poids : < 3 kg
3. Présentation du produit
3.1 Produit principal
N° Désignation Quantité
1 Module d’alimentation : 1
2 Module de calculatrice : 1
3 Module moteur : 1
4 Ensemble d’éclairage LED : 1
5 Module d’affichage : 1
6 Affichage LED à quatre chiffres : 1
7 Module de feu tricolore : 1
8 Module de circuit intégré : 1
9 Ensemble de commutateurs : 1
3.2 Accessoires du produit
N° Désignation Fonction Présentation Quantité
1 Câble de sécurité électrique 2 mm², 50 cm, rouge, connecteurs : 6
2 Câble de sécurité électrique 2 mm², 50 cm, jaune, connecteurs : 6
3 Câble de sécurité électrique 2 mm², 50 cm, noir, connecteurs : 6
4 Câble de sécurité électrique 2 mm² Câble bleu 50 cm - 6 dispositifs de connexion
Câble de sécurité électrique 2 mm² 50 cm - 6 dispositifs de connexion
Composants de contrôle par puce CI 2
Clé USB - 1 logiciel
Cordon d'alimentation français/européen - 1 connexion
Fiche européenne bipolaire 16 A - 5 circuits de protection
Connecteur triangulaire plat 10 A 3 x 0,75 mm, 1500 W ou moins, 1,8 m - 1 programme de téléchargement
4. Liste des expériences pédagogiques :
(1) Expérience d'éclairage LED
(2) Expérience de lumière LED fluide
(1) Expérience d'éclairage à tube numérique à cathode commune
(2) Expérience d'éclairage à tube numérique à quatre chiffres
