HM 150.18A Expérience d'Osborne Reynolds Équipement de formation pédagogique Équipement d'expérience de mécanique des fluides 1. Présentation de l'équipement
L'expérience d'Osborne Reynolds est utilisée pour montrer un écoulement laminaire et turbulent. Au cours de l'expérience, la transition d'un écoulement laminaire à un écoulement turbulent après la vitesse terminale peut être observée. Le nombre de Reynolds est utilisé pour évaluer si un écoulement est laminaire ou turbulent.
HM 150.18A affiche les lignes de courant pendant un écoulement laminaire ou turbulent en couleur à l'aide d'un produit de contraste injecté (encre). Les résultats expérimentaux peuvent être utilisés pour déterminer le nombre de Reynolds critique.

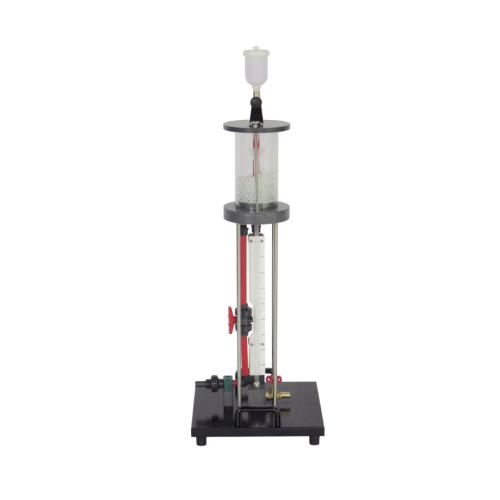

Le dispositif expérimental se compose d'une section de tuyau transparente à travers laquelle l'eau s'écoule, avec une entrée optimisée pour le débit. Des vannes peuvent être utilisées pour réguler le débit dans les sections de tuyau. L'encre est injectée dans l'eau qui s'écoule. Une couche de billes de verre dans le réservoir assure un écoulement d'eau régulier avec une faible turbulence.
Le dispositif expérimental peut être placé facilement et en toute sécurité sur le plan de travail du module de base HM 150A. Le HM 150A fournit de l'eau et mesure le débit. Le dispositif expérimental peut également être utilisé à partir de l'alimentation en eau du laboratoire.
Caractéristiques
1. Visualiser l'écoulement laminaire et turbulent avec de l'encre
2. Déterminer le nombre de Reynolds critique
3. Visualisation de l'écoulement à l'aide de la technologie CFD
2. Données techniques
réservoir d'eau
•Capacité : 2200 ml
Section transversale du tuyau
•Longueur : 675 mm
•Intérieur : 10 mm réservoir d'encre
•Capacité : environ 250 ml
Longueur x largeur x hauteur : 400 x 400 x 1140 mm
Poids : environ 16 kg
3.Composants
Sans nom
1 prise d'eau
2 vanne du tuyau d'arrivée d'eau
3 bille de verre
4 réservoir d'eau
5 bouteille d'encre
6 vanne à aiguille
7 plaque graduée
8 canalisation d'essai
9 objectif
10 sortie de vidange
4. Liste des expériences
Expérience 1 Expérience d'écoulement mixte liquide
Expérience 2 : Observer l'expérience d'écoulement liquide
