HM 162.55 Équipement de laboratoire Parshall Flume Équipement éducatif Équipement de laboratoire d'enseignement de la mécanique des fluides La description

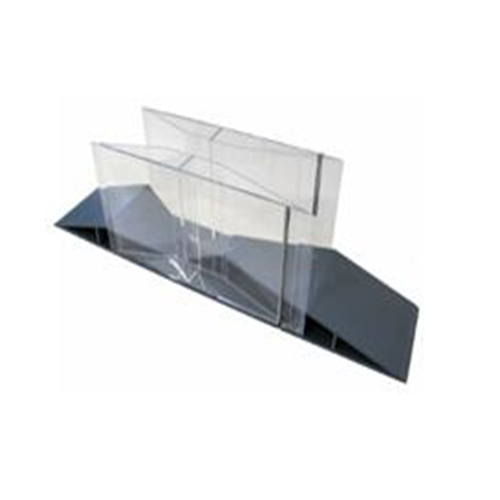

Les deux méthodes les plus courantes pour déterminer le débit d'un canal sont les canaux de mesure du débit et les déversoirs de mesure. Dans les deux méthodes, il existe une relation fixe entre la profondeur de décharge et la capacité de décharge. Les canaux de mesure de débit sont principalement utilisés dans les stations d'épuration car ils sont bien adaptés aux eaux contaminées. Ils peuvent être facilement entretenus. Les canaux Parshall sont des canaux venturi avec un fond profilé. Les rapports de constriction et d'élargissement sont définis. Les canaux Parshall sont disponibles dans le commerce en tant que composant complet incluant une courbe de débit (débit en fonction de la profondeur de décharge dans l'eau en amont). Ils sont largement utilisés en Amérique du Nord. Le canal Parshall HM 162.55 se compose principalement de deux éléments latéraux transparents et de la plaque de base profilée. Les éléments latéraux transparents permettent d'observer clairement les processus dans le canal. Détails techniques
spécification
Canal Parshall pour le canal expérimental HM 162
Canal Parshall composé d'une plaque de base profilée, 2 éléments latéraux, 1 dispositif de serrage
Canal Parshall avec lèvres d'étanchéité
Données techniques
Canal Parshall (2")
section la plus étroite, LxH: 50,8x114mm Élément latéral
LxlxH: 900x126,5x300mm
matériau : PMMA
Plaque de base
LxlxH : 1090x304x60mm
matériau : PVC
