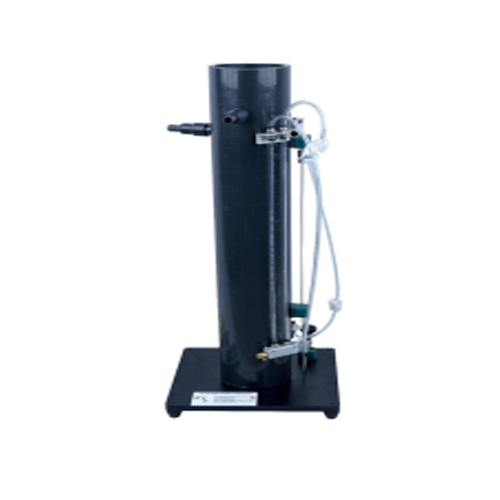

Appareil de Friction de tuyaux ZF0328, équipement éducatif didactique pour laboratoire scolaire, équipement de formation en ingénierie des fluides 1. Présentation de l'équipement
1.1 Aperçu
Le dispositif de friction du pipeline se compose d'un pipeline d'essai (monté verticalement sur l'appareil de forage), d'un réservoir à pression constante, d'une vanne de régulation de débit, d'une vanne de purge et de deux jeux de manomètres pour mesurer la perte de charge dans le pipeline.
1.2 Caractéristiques
L'équipement est compact et flexible et peut être utilisé pour des simulations expérimentales dans une variété de scénarios environnementaux, permettant ainsi aux étudiants d'observer plus facilement les phénomènes expérimentaux. L'équipement ne nécessite presque aucun entretien et l'ensemble de l'équipement est constitué de matériaux antirouille.
2. Paramètres techniques
Longueur de l'équipement : 320 mm
Largeur de l'équipement : 320 mm
Hauteur de l'équipement : 900 mm
Poids : 25kg
3. Liste des composants et introduction détaillée 3.1 Partie principale
Sans nom
1 Réservoir volumétrique
2 trachées transparentes
3 Buse en acier inoxydable
4 pinces Huffman
5 Débordement
6 Entrée d'eau
7 Soupape de décharge
3.2 Accessoires
Aucun nom Qté
1 Manomètre différentiel 1
2 verre doseur 1
3 Tuyau flexible (1,5 m) 1
4 Gonfleur 1
5 Chronomètre 1 4. Liste d'expériences
Expérience 1 Détermination du coefficient de frottement pertinent dans une certaine plage de vitesse dans un écoulement laminaire à travers un tuyau
Expérience 2 Sélection de la formule du pipeline
Expérience 3 Mesure du système de résistance au frottement des fluides
Expérience 4 Détermination du coefficient de frottement et du coefficient de résistance locale
