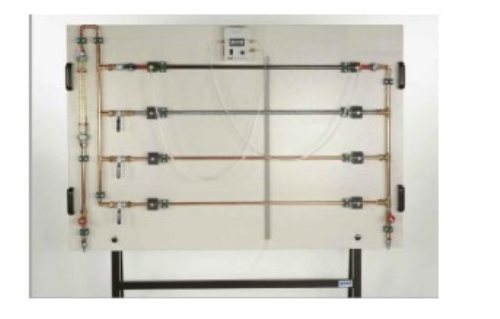

Panneau de formation au frottement des tuyaux ZF1117A équipement d'éducation didactique pour l'équipement de formation de transfert de chaleur de laboratoire scolaire spécification
[1] étude du frottement des tuyaux en écoulement laminaire ou turbulent sur Banc Hydraulique
[2] le réservoir transparent avec trop-plein assure une pression d'entrée d'eau constante dans la section de tuyau pour les expériences avec un flux laminaire
[3] alimentation en eau via le module de base (banc hydraulique) ou via l'alimentation du laboratoire pour les expériences avec écoulement turbulent
[4] réglage du débit par vannes
[5] Manomètre bitube pour mesures en flux laminaire
[6] manomètre à cadran pour mesures en écoulement turbulent
[7] via l'approvisionnement du laboratoire
* Diamètre du tube d'essai : 3,0 mm (alésage)
* Longueur du tube d'essai : 524mm
* Vanne à pointeau incluse pour réguler le débit
longueur : 1000mm - Section de tuyau 1 : acrylique 20x1.5mm - Section de tuyau 2 : acier 1/2" - Tuyaux à alésage lisse de différents diamètres Taille - 6 mm, 10 mm, 17 mm
Dimensions hors tout :
* Hauteur : 1,05m depuis le niveau du sol
* Largeur : 2.25m
* Profondeur : 0.43m
Diamètres des tuyaux d'essai :
Le réseau de tuyaux doit avoir des coudes à 90 °, un coude à 90 °, un coude à 90 °, un coude à 45 ° et un Y.
Agrandissement soudain
Contraction soudaine
Robinet à tournant sphérique
Robinet-vanne
Robinet à soupape
Crépine en ligne
Venturi en acrylique transparent
plaque à orifice en acrylique transparent
Section de tube Pitot statique en acrylique transparent
CAPACITÉS EXPÉRIMENTALES
Régimes d'écoulement laminaire à turbulent dans les tuyaux
Pertes d'énergie dans les raccords de tuyauterie et les coudes
Mesure de débit à l'aide d'un venturimètre
Mesure de débit par plaque à orifice
Utilisation d'un tube de Pitot statique
Utilisation de manomètres
