ZM7209 tuyauterie pertes d'énergie équipement de laboratoire équipement scolaire enseignement tuyau surtension mécanique des fluides équipement de laboratoire Cet appareil de paillasse compact utilise un tuyau en plastique lisse standard de l'industrie, couramment utilisé dans les systèmes d'eau domestiques et autres de petit diamètre.

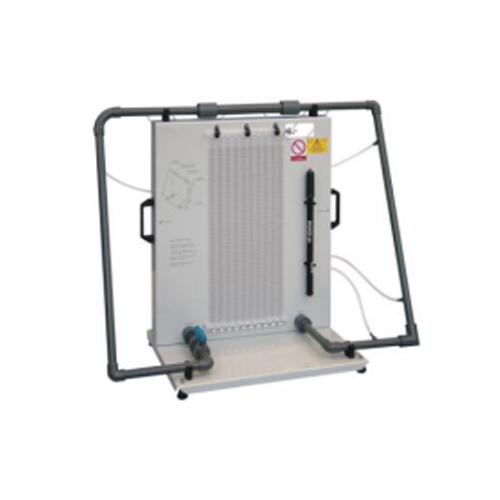

Il fonctionne avec le banc hydraulique numérique (H1F) de TecQuipment. L'un ou l'autre banc supporte l'appareil et fait circuler et mesure l'eau qui le traverse. Cet appareil possède un circuit unique avec des coudes, des prises de pression et une dilatation-contraction. Un robinet à tournant sphérique à la sortie du tuyau contrôle le débit d'eau. Chaque point de prise de pression dans le tuyau se connecte à un tube piézométrique dans le panneau vertical de l'appareil. Au cours des expériences, ces tubes mesurent et comparent les différences de pression à travers les coudes, l'expansion et la contraction.
Un schéma utile sur l'appareil montre les principales dimensions de la tuyauterie et des raccords. Il montre également les positions des piquages et des tubes auxquels ils se connectent. Le produit comprend une pompe à main pour ajuster la référence des tubes piézométriques.
Cet appareil est une version plus petite des pertes dans les systèmes de tuyauterie de TecQuipment (H16), qui a deux circuits de tuyauterie et une portée pour d'autres travaux de projet.
Consultez le dépliant du banc hydraulique numérique ici. Mesure et comparaison des pertes en :
Coude à onglet
Coude
Courbe à grand rayon
Expansion soudaine
Contraction soudaine
