HM 162.50 Tube Pitotstatic Équipement d'enseignement Prix de l'équipement de laboratoire Équipement de laboratoire de mécanique des fluides La description

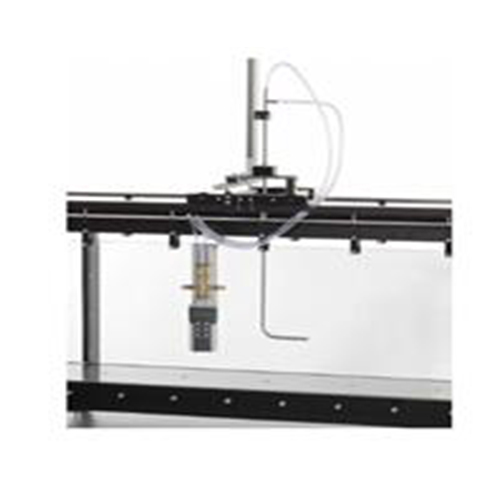

Le tube pitotstatique HM 162.50 est utilisé pour mesurer la vitesse d'écoulement dans le canal expérimental HM 162. Il mesure la pression statique et la pression totale en tout point de l'écoulement. La différence de pression correspond à la pression dynamique, à partir de laquelle la vitesse d'écoulement peut être calculée. L'affichage de la pression différentielle indique la pression dynamique. Le tube pitotstatique peut être déplacé verticalement. Une échelle indique la position verticale correspondante de la mesure. Le HM 162.52 est monté sur le porte-instruments mobile HM 162.59 afin qu'il puisse être utilisé sur toute la longueur et la largeur de la section expérimentale. Détails techniques
spécification
détermination de la vitesse de décharge dans le canal expérimental HM 162
détermination de la vitesse par pression différentielle
support avec échelle verticale pour indiquer la position du tube pitotstatique
les tuyaux relient le tube pitotstatique et l'affichage de la pression différentielle à piles
utilisé avec HM 162.59 Données techniques
Escalader
0…450mm
graduation: 1mm
Plages de mesure
pression différentielle : 0…140mbar
résolution : 0,1 mbar
