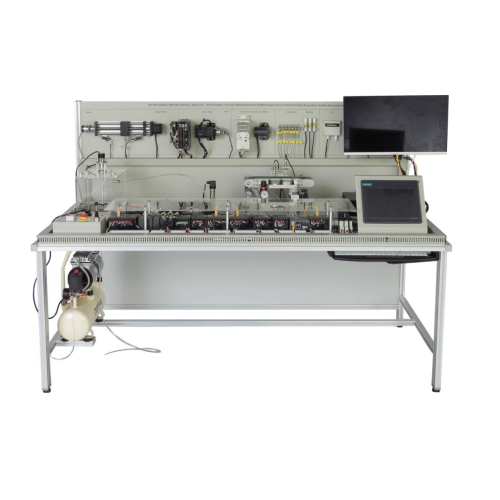

Poste de travail PLC ZE3438 avec interface HID, kit de capteurs et actionneurs, système de bande transporteuse et kit de démonstration du système SCADA (contrôle de surveillance et acquisition de données) 1. Présentation de l'équipement
1.1 Présentation
Le dispositif de formation couvrant les systèmes industriels présente une excellente fiabilité, peut réduire les risques de panne et dispose de capacités de réponse rapides et en temps réel élevées. Il fournit également des schémas à relais concis pour simplifier le fonctionnement et aider les utilisateurs à acquérir les connaissances pertinentes et les compétences correspondantes des systèmes d'automatisation industrielle.
1.2 Caractéristiques
(1) Il dispose d'un bon système de protection de sécurité.
(2) Les circuits et dispositifs expérimentaux sont entièrement configurés et peuvent être utilisés en combinaison pour compléter le contenu de formation pratique de divers sujets.
2. Paramètres techniques
Tension de fonctionnement : AC220±10%, 50Hz
Taille : 1930mm*1000mm*1360mm
Poids : <205kg
Conditions de fonctionnement : température ambiante 10℃～30℃, humidité relative <75% (25℃)
3. Liste des composants et introduction détaillée
3.1 Partie principale Sans nom
1 Pompe à air
2 Interrupteur d'alimentation principal du système
3 Interrupteur d'arrêt d'urgence
4 Bascule de travail
5 Système de contrôle de la pompe à eau
6 Système de contrôle du moteur pas à pas
7 Module de moteur asynchrone triphasé
8 Résistance thermique (RT)/thermocouple (TT)
9 Capteur de température et d'humidité à trois voies
10 Module de capteur
11 Ordinateur supérieur
12 Écran tactile
13 Souris
14 Clavier
15 Système de convoyeur
16 Groupe de modules 3.2 Liste des composants
Sans nom
1 Système de contrôle de la pompe
2 Système de contrôle du moteur pas à pas
3 Moteur asynchrone triphasé module
4 Module de capteur
5 Système de transport
6 Groupe de modules
7 Module de pesage
8 Module de communication sans fil ZigBee
9 Alimentation 24 V programmable
10 Alimentation 24 V réglable
3.3 Accessoires
Sans nom
1 Cordon d'alimentation
2 CD
3 Licence Siemens
3.4 Présentation des composants
Sans nom
1 Hôte PLC (A1)
2 Module de communication 485 (A2, A3, A4)
3 Module de sous-canal (A5)
4 Module de pesage (A6)
5 Module de thermocouple (A7)
6 Module d'entrée et de sortie de relais (A8)
7 Module d'entrée de résistance thermique à 8 canaux (A9)
8 Module analogique à 4 canaux d'entrée et 4 canaux de sortie (A10)
9 Module de commutation de relais à 8 canaux d'entrée et 8 canaux de sortie (A11)
10 Module de commutation PNP à 8 canaux d'entrée et 8 canaux de sortie (A12)
11 Module Siemens SL-1200 (A13)
12 Module d'entrée analogique à 8 canaux (A14)
4. Liste des expériences
Expérience 1 Expérience de régulation de vitesse à fréquence variable d'un moteur asynchrone triphasé
Expérience 2 Expérience de régulation de vitesse à fréquence variable d'un servomoteur
Expérience 3 Expérience de mouvement alternatif automatique du bloc de matériaux de contrôle du moteur pas à pas
Expérience 4 Expérience de fonctionnement du module de communication sans fil ZigBee
Expérience 5 Expérience de fonctionnement de la pompe à eau (mode manuel ou mode PID)
Expérience 6 Expérience de fonctionnement du convoyeur (manuel ou automatique)
