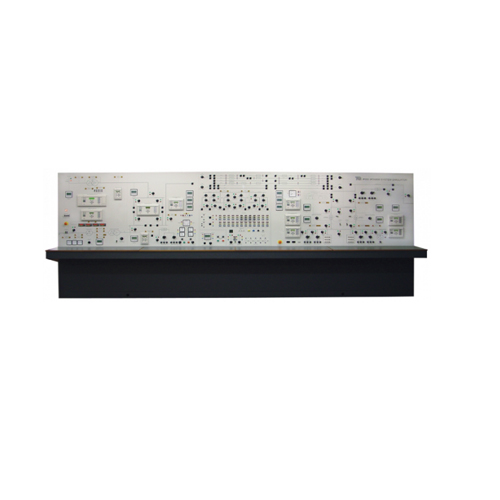

ZE8550 Équipement de formation professionnelle de formateur de système d'alimentation Équipement de laboratoire électrique
Pour la simulation de la consommation électrique, il devrait avoir des lampes et des charges de test.
Les principaux composants du module doivent être :
01 contrôleur de charge de 10A pour les panneaux photovoltaïques
01 contrôleur de charge pour l'éolienne
01 Fiche monophasée
04 Modules de lampe
01 batterie stationnaire 12 Vcc 18Ah
01 module de distribution monophasé
01 disjoncteur bipolaire
02 modules de commutation duplo
01 micro-onduleur 2030 W
01 module de simulation avec l'alimentation monophasée
01 Module d'acquisition de données qui peut permettre des lectures de tension et de courant à l'aide de transducteurs de tension et de courant
02 Panneaux photovoltaïques polycristallins 95 Wc
01 module solaire polycristallin 10 W avec lampe halogène
01 générateur éolien avec une puissance 350 W
01 module éolien couplé à un moteur triphasé de 1,5 cheval à vapeur
01 pompage banc module photovoltaïque
01 tout en un avec le système Windows (PC)
01 Logiciel de surveillance et du fonctionnement de l'ensemble du Module
Toute la structure du module doit être en aluminium anodisé, en acier au carbone et en panneaux de densité moyenne (panneaux MDP) Alimentation avec protection contre les courts-circuits, les surcharges et les décharges électriques
Poutres de support réglables pour maintenir et fixer les modules réglables
Tous les modules doivent avoir une protection IP20, un laminage à haute résistance et une identification marquée au laser avec un support de fixation arrière
Le logiciel de supervision devrait fonctionner comme ça :
Pour l'expérience d'apprentissage dans la sélection du circuit comme « lien de grille », il devrait visualiser le diagramme du circuit, montrant en temps réel les valeurs de la tension , le courant et de la puissance de chaque partie du circuit , un indiqué dans les relations entre la génération et la consommation d'énergie, et l'énergie électrique nette restant reçue ou transmise du réseau électrique. Pour l'expérience d'apprentissage dans la sélection du circuit « hors réseau », il devrait visualiser un diagramme du circuit, montrant en temps réel les valeurs de la tension, le courant et la puissance pour chaque partie du circuit.
Pour l'expérience d'apprentissage dans la sélection du pompage photovoltaïque, il devrait visualiser un schéma du circuit, montrant les valeurs de la tension , le courant et de la puissance de chaque partie du circuit, outre le le volume d'eau en superficie , performances totales, pertes et temps de l'expérience, tous affichés et visualisés en temps réel.
01 module de pompage photovoltaïque : monté dans une structure autoportante d'aluminium anodisé et devrait permettre le pompage de l'eau à l'aide d'un panneau photovoltaïque
