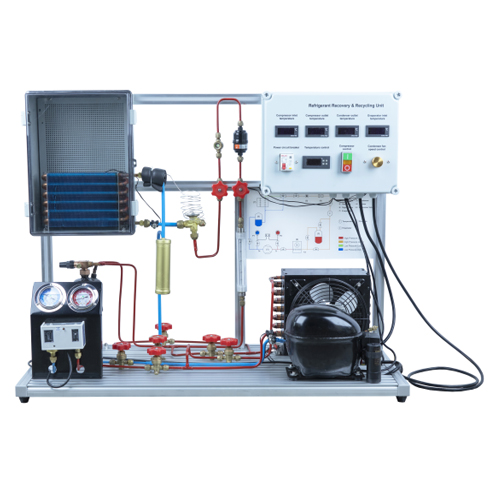

Unité de récupération et de recyclage de réfrigérant ZM6103 Équipement didactique Équipement de formation en réfrigération I. Présentation du produit
1.1 Présentation
Le dispositif de récupération et de recyclage de réfrigérant est un dispositif utilisé dans le système de cycle de réfrigération. Sa fonction principale est de récupérer le réfrigérant qui n'est pas complètement évaporé ou condensé dans le cycle de réfrigération et de le recycler via le compresseur. Ce dispositif est généralement installé entre l'évaporateur et le compresseur, et réalise un réglage automatique du débit de réfrigérant via des éléments de commande tels que des ampoules de détection de température et des pressostats.
1.2 Caractéristiques
Le dispositif de formation au système de récupération et de réutilisation de réfrigérant ZM6103 est un dispositif utilisé pour étudier le cycle de compression de réfrigération et les systèmes de pompe à chaleur. Il utilise différents dispositifs d'étranglement pour observer les caractéristiques de l'équipement dans des conditions de refroidissement et de chauffage, et mène des recherches sur les voies de circulation du réfrigérant reliant différents dispositifs d'étranglement. La plate-forme de formation adopte une structure de châssis en profilé d'aluminium, qui est simple et solide.
L'équipement dispose d'un bon système de protection de sécurité, le compresseur est équipé d'un protecteur de démarrage et la commande électrique est installée dans le boîtier de commande avec un interrupteur de protection contre les fuites, un bouton d'arrêt d'urgence et des mesures de protection de mise à la terre fiables.
II. Paramètres de performance
Puissance d'entrée : AC220V±10%, 50Hz Poids : environ 100 kg
Température ambiante 10℃～30℃
Humidité relative <75% (25℃)
Taille : 1030mm*450mm*800mm
Réfrigérant : R134a
III. Liste des composants et introduction détaillée
3.1 Partie principale
Numéro Nom
1 Module de contrôle d'affichage
2 Filtre déshydrateur
3 Voyant
4 Évaporateur
5 Capteur de température
6 Vanne d'expansion
7 Condenseur et ventilateur
8 Débitmètre
9 Séparateur gaz-liquide
10 Réservoir de stockage de liquide
11 Compteurs haute et basse tension et interrupteurs de protection
12 Compresseur 3.2 Partie du boîtier d'alimentation
Numéro Nom
1 Affichage de la température d'entrée du compresseur
2 Affichage de la température de sortie du compresseur
3 Température de sortie du condenseur
4 Température d'entrée de l'évaporateur
5 Disjoncteur
6 Tableau de contrôle de la température
7 Interrupteur du compresseur
8 Bouton de vitesse du ventilateur du condenseur
3.3 Liste de configuration de l'équipement
Numéro Nom Quantité
1 Compresseur à fréquence fixe à piston fermé 1
2 Réservoir de stockage de liquide 1,2 L 1
3 Condenseur à ailettes 1
4 Voyant SG2 1
5 Filtre 1
6 Débitmètre 1
7 Vanne d'expansion 1
8 Vanne manuelle à membrane 8
9 Disjoncteur 1+N C16 1
10 Thermomètre numérique TPM-900 avec sonde métallique-40-110℃ 4
11 Interrupteur de vitesse électronique TG-500W 1
12 Manomètre haute pression -0,1-0-3,8 MPa 1
13 Manomètre basse pression -0,1-0-1,8 MPa 1
IV. Liste des expériences
Expérience 1 Expérience de récupération de réfrigérant
Expérience 2 Expérience de supplément de réfrigérant
Expérience 3 Expérience de réfrigération
