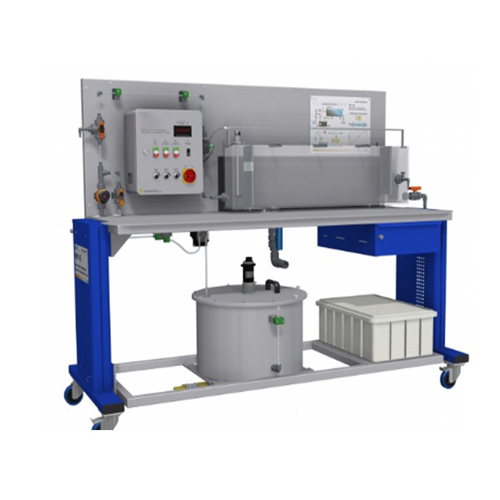

Séparation HM 142 dans des bassins de sédimentation Matériel didactique Matériel scolaire Enseignement de la mécanique des fluides Matériel de laboratoire La description
Dans les bassins de décantation, les solides sont séparés des suspensions sous l'influence de la gravité. Dans ce procédé, la densité des particules solides doit être supérieure à celle du liquide. HM 142 permet d'étudier la séparation des solides d'une suspension dans un bassin de sédimentation. Tout d'abord, une suspension concentrée est préparée dans un réservoir, comprenant de l'eau et le solide à séparer. Une pompe transporte la suspension concentrée jusqu'au décanteur. En amont du décanteur, la suspension est mélangée à de l'eau douce. L'eau brute ainsi générée s'écoule dans le décanteur via un déversoir d'entrée. Une machine d'agitation est située en amont du déversoir d'entrée. Cela empêche les solides de sédimenter avant d'entrer dans le bassin de sédimentation. L'eau traitée s'écoule d'abord sous un déflecteur puis sur un déversoir jusqu'à la sortie. La hauteur du déversoir côté sortie est réglable et permet de modifier le niveau d'eau dans le décanteur. Le niveau d'eau au-dessus du déversoir d'entrée peut également être ajusté. Cela affecte la vitesse d'écoulement sur le déversoir d'entrée.
Une unité lamellaire peut être insérée dans la section expérimentale. Cela permet d'étudier comment les lamelles affectent le processus de séparation. L'écoulement à travers les lamelles se fait de bas en haut. Au-dessus des lamelles se trouve un canal de sortie. Les parois latérales du canal de sortie sont conçues comme un déversoir dentelé. Les débits de la suspension concentrée et de l'eau douce sont réglés via des vannes. Cela signifie que le rapport de mélange, et donc la concentration de solides à l'entrée du bassin de sédimentation, peut être ajusté. Un capteur de débit électromagnétique mesure le débit à l'entrée du bassin de décantation. Le débit et la vitesse de l'agitateur sont affichés numériquement. Le décanteur est équipé d'un éclairage pour mieux observer les conditions d'écoulement. Détails techniques
spécification
séparation des suspensions par décantation dans le bassin de décantation
décanteur transparent avec éclairage pour la visualisation des conditions d'écoulement
machine d'agitation dans la zone d'entrée du réservoir de sédimentation
l'unité à lamelles peut être insérée en option dans le réservoir de sédimentation
réservoir avec pompe et agitateur pour créer et transporter une suspension concentrée
le mélange de la suspension concentrée avec de l'eau douce donne l'eau brute à étudier
réglage de la concentration en solides via des vannes de débit d'eau douce et de débit de suspension
niveau d'eau réglable dans le bassin de sédimentation et vitesse d'écoulement réglable dans l'entrée
capteur de débit électromagnétique pour eau brute
Cônes d'Imhoff pour la détermination des substances décantables d'un échantillon d'eau Données techniques
Bassin de sédimentation (section expérimentale)
LxlxH : 900x110x300mm
max. capacité de remplissage : env. 25L
matière : plexiglas
Unité à lamelles
angle d'inclinaison des lamelles : 60°
nombre de lamelles : 16
Réservoir suspendu
capacité : env. 85L
matériel: acier inoxydable
Pompe
max. débit : 75L/h
Agitateurs (vitesse max.)
réservoir de suspension : 600min-1
bassin de décantation : 330min-1 Plages de mesure
débit : 30…600L/h
230V, 50Hz, monophasé
230 V, 60 Hz, 1 phase ; 120V, 60Hz, 1 phase
