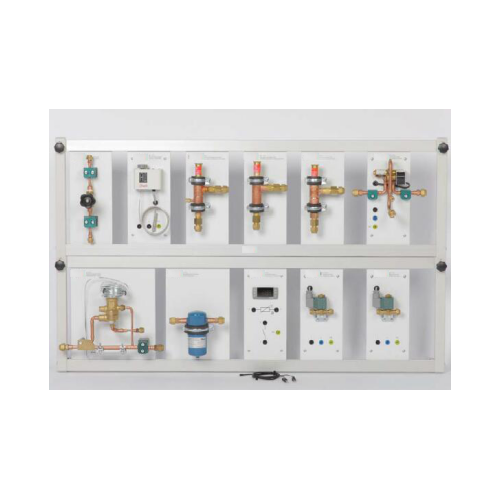

Composants frigorifiques SR2048 pour expériences avancées - Banc de formation scolaire - Banc de laboratoire pédagogique - Formateur en réfrigération Objectifs pédagogiques / Expériences
- Montage de différents circuits frigorifiques
- Conception, fonctionnement et réglage des composants
* Pression d'évaporation, démarrage, capacité et
régulateurs frigorifiques
* Thermostat électrique
* Vanne manuelle comme détendeur
* Vanne de post-injection
* Électrovanne avec bobine
* Vanne d'inversion 4/2 voies
* Contacteur de puissance et auxiliaire
* Relais temporisé
* Minuterie de dégivrage
* Dégivrage par gaz chaud
- Lecture et compréhension des schémas techniques et des instructions d'utilisation
- Dépannage
Spécifications
[1] Composants pour le montage de circuits frigorifiques complexes
[2] Vanne de post-injection
[3] Régulateur frigorifique avec sonde PTC
[4] Minuterie de dégivrage, intervalle de 30 min
[5] Relais temporisé
[6] Vanne d'inversion 4/2 voies, électrovannes
[7] Thermostat électrique comme régulateur de température
[8] Contacteur de puissance et auxiliaire Données techniques
Capacité nominale du régulateur à t0 = -10 °C tc=25°C
- Pression d'évaporation : 2,8 kW à Δp=0,2 bar
- Démarrage : 5,3 kW à Δp=0,2 bar
- Capacité : 4,8 kW à offset=0,7 bar
Récepteur de la ligne d'aspiration : 0,3 L, max. 28 bar
Régulateur de température : -5…35°C
Régulateur de réfrigération : -40…110°C
Vanne de post-injection : -45…35°C
Relais temporisé : délai de réponse : 0,05 s…100 h
Plages de mesure
- Pression d'évaporation : 0…5,5 bar
- Pression d'aspiration : 0,2…6 bar
- Pression du régulateur de capacité : 0,2…6 bar
Dimensions et poids
Hauteur de la plaque : 297 mm
Poids : env. 25 kg
