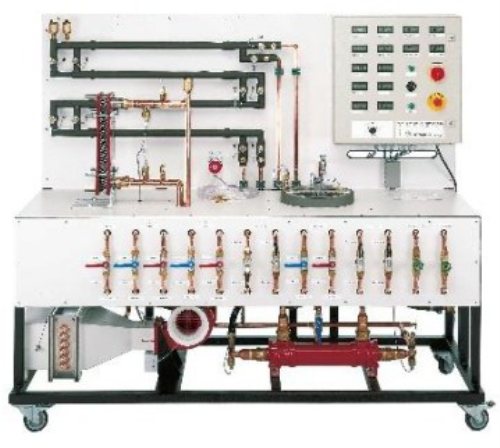

Formateur ZF1115A pour divers échangeurs de chaleur, équipement d'enseignement pour l'équipement de démonstration de transfert thermique de laboratoire scolaire spécification
[1] examen et comparaison de différents types d'échangeurs de chaleur
[2] cinq types différents d'échangeurs de chaleur inclus dans la livraison
[3] échangeur de chaleur à ailettes avec ventilateur
[4] mode de fonctionnement (courant parallèle ou contre-courant) sélectionnable via des vannes
[5] débits réglables par vannes
[6] débitmètre électromagnétique
[7] affichages numériques pour la température, les différences de pression et le débit
[8] bancs d'eau chaude et froide disponibles pour
fonctionnement indépendant
[9] Unité échangeur eau/vapeur et vapeur électrique
Générateur disponible pour d'autres expériences
données techniques
Échangeur de chaleur à plaques, 10 plaques
- surface d'échange thermique : env. 0,26m²
- capacité : 15kW Échangeur de chaleur tubulaire
- surface de transfert thermique : 0,1m²
- surface d'échange thermique (bobine) : 0,17m²
Échangeur de chaleur à calandre et tube
- capacité : 13kW
Échangeur de chaleur à flux croisés à ailettes
- surface d'échange thermique : env. 2,8m²
- max. débit ventilateur : 780m³/h
- max. ventilateur de différence de pression: 430Pa
Récipient chemisé avec agitateur
- surface d'échange thermique (cuve) : 0,16m²
- surface d'échange thermique (bobine) : 0,17m²
Plages de mesure - pression différentielle air : 0...10mbar
- pression différentielle eau : 0...1000mbar
- débit : 0...3m³/h
- température : 0...100°C
Dimensions et poids
LxlxH : 2010x800x1760mm
Poids : env. 300kg
