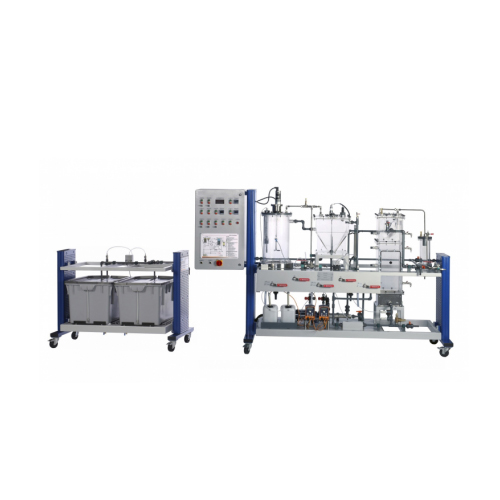

ZM8136F Digesteur anaérobie équipement de formation professionnelle équipement éducatif enseignement filtre à lit profond équipement de laboratoire de mécanique des fluides La description
Il démontre le traitement anaérobie biologique de l'eau. Le formateur se compose essentiellement de deux unités :
- cuve d'agitation avec décanteur secondaire
- Réacteur UASB
Les deux unités peuvent être utilisées séparément ou en combinaison. Cela permet à la fois un mode de fonctionnement à un étage et un mode de fonctionnement à deux étages. Dans le fonctionnement à deux étages, une pompe transporte d'abord l'eau brute dans un réservoir agité. Dans ce réservoir, l'acidification des substances organiques dissoutes dans l'eau brute a lieu. Ici, les micro-organismes anaérobies convertissent les substances organiques à longue chaîne en substances organiques à chaîne courte. Dans un clarificateur secondaire, la biomasse déchargée du réservoir agité est séparée de l'eau. La biomasse séparée est renvoyée dans le réservoir d'agitation.
Depuis le décanteur secondaire, l'eau brute ainsi prétraitée atteint un réacteur UASB (UASB : Upflow Anaerobic Sludge Blanket). Ici, la dernière étape de la dégradation anaérobie a lieu. Les substances à chaîne courte précédemment formées sont converties par des micro-organismes spéciaux en biogaz (méthane et dioxyde de carbone). L'écoulement à travers le réacteur UASB se fait du bas vers le haut. Au sommet du réacteur UASB se trouve un système de séparation. Cela sépare le gaz généré de l'eau traitée. Il garantit également que la biomasse reste dans le réacteur. Le gaz peut être rejeté à l'extérieur ou collecté. L'eau traitée sort en tête de réacteur et est collectée dans une cuve.
Pour ajuster la vitesse d'écoulement dans le réacteur UASB, une partie de l'eau traitée peut être recirculée.
Les températures dans la cuve agitée et le réacteur UASB peuvent être contrôlées. La valeur du pH dans le réservoir agité est mesurée. De plus, la valeur du pH dans le réacteur UASB peut être contrôlée. Un logiciel et une webcam sont disponibles pour l'acquisition de données et l'inspection visuelle. La biomasse anaérobie et la technologie d'analyse sont nécessaires pour effectuer les expériences. Les paramètres recommandés sont : DCO (demande chimique en oxygène), azote et phosphore. spécification
1. dégradation anaérobie des substances organiques
2.réservoir agité avec décanteur secondaire
3. Réacteur UASB avec système de séparation
4. unité d'alimentation séparée avec réservoirs pour eau brute et eau traitée
5. mode de fonctionnement à une ou deux étapes
6. les températures dans le réservoir agité et le réacteur UASB peuvent être contrôlées
7. contrôle de la valeur du pH dans le réacteur UASB
8. Logiciel GUNT pour l'acquisition de données via USB sous Windows 8.1, 10
9.inspection visuelle avec webcam Données techniques
réservoirs
cuve agitée : 30L
décanteur secondaire : 30L
Réacteur UASB : 50L
réservoir pour eau brute : 180L
réservoir pour eau traitée : 180L
Débits (max.)
pompe à eau brute : 10L/h
pompe à boues de retour : 10L/h
pompe de circulation : 100L/h
pompes doseuses : 2x 2,1L/h Plages de mesure
Valeur pH : 0…14
température : 0…100°C
400V, 50Hz, triphasé
400V, 60Hz, triphasé
230V, 60Hz, triphasé
UL/CSA en option
Dimensions et poids
Lxlxh : 1550x790x1150mm (unité d'alimentation)
LxLxH : 2830x790x1900mm (entraîneur)
Poids total : env. 520kg
Requis pour le fonctionnement
raccordement à l'eau, vidange, boues d'épuration, granulés d'un réacteur UASB, substances pour la préparation des eaux usées artificielles, soude caustique, acide chlorhydrique, solutions d'étalonnage du pH, solution de chlorure de potassium
PC avec Windows recommandé
