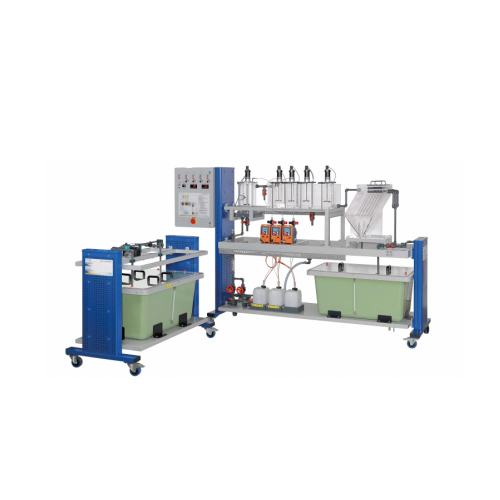

Unité de test de floculation ZM8137A équipement de laboratoire équipement éducatif lit d'enseignement équipement de laboratoire de mécanique des fluides La description
Il démontre l'élimination des substances dissoutes par précipitation et floculation avec sédimentation ultérieure. Tout d'abord, l'eau brute est produite dans un réservoir pour contenir le métal dissous (par exemple, le fer). Une pompe transporte l'eau brute vers le réservoir de précipitation. Ici, le précipitant est ajouté (par exemple de la soude caustique). En raison de la réaction des ions métalliques dissous avec le précipitant, des hydroxydes métalliques insolubles se forment (solides). De là, l'eau s'écoule dans un réservoir de floculation divisé en trois chambres.
Le but de la floculation est d'améliorer les propriétés de sédimentation des solides. En ajoutant un coagulant dans la première chambre, les forces de répulsion entre les particules solides sont annulées. Les particules solides s'agrègent en flocs (coagulation). Pour générer des flocs plus gros, un floculant est ensuite ajouté (floculation). Dans la troisième chambre, de faibles vitesses d'écoulement sont présentes pour éviter toute turbulence. Les turbulences empêcheraient la formation de flocs. Les flocs désormais bien sédimentables sont ensuite séparés de l'eau traitée dans un séparateur à lamelles. L'eau traitée et les flocs sédimentés (boues) sont collectés dans deux réservoirs.
Le débit, la température et la valeur du pH sont mesurés. De plus, la valeur du pH dans le réservoir de précipitation peut être contrôlée. Pour mesurer la conductivité, un compteur externe est disponible. Des échantillons peuvent être prélevés à tous les points pertinents. Le couvercle du réservoir est transparent pour l'inspection de l'eau traitée. Une technologie d'analyse est nécessaire pour analyser les expériences. Le choix de la technologie d'analyse dépend des substances utilisées. Les sels métalliques trivalents conviennent généralement bien comme coagulants. Les floculants courants sont des polymères organiques. spécification
1.précipitation et floculation des substances dissoutes (par exemple le fer)
2. unité d'alimentation séparée avec réservoir et pompe pour l'eau brute
3. couvercle de réservoir pour eau brute et eau traitée en matériau transparent
4. réservoir de précipitation avec agitateur
5. réservoir de floculation avec 3 chambres et 4 agitateurs
6.3 pompes doseuses pour produits chimiques
7.sédimentation des flocs dans le séparateur à lamelles
8.mesure du débit, de la température et de la valeur du pH
9.contrôle de la valeur du pH dans le réservoir de précipitation
10.mètre de conductivité Données techniques
réservoirs
eau brute et eau traitée : chaque 300L
réservoir de précipitation: 10L
cuve de floculation : 45L
cuve à boues : 15L
Séparateur à lamelles
nombre de lamelles : 6
angle d'inclinaison des lamelles : 60°
Pompe à eau brute
max. débit : 180L/h
max. tête : 10m
Pompes doseuses
max. débit: chaque 2,1L/h
max. tête: chaque 160m
Agitateurs
vitesse max: chaque 600min-1 Plages de mesure
débit : 15…160L/h
Valeur pH : 0…14
température : 0…60°C
conductivité : 0…2000µS/cm
230V, 50Hz, monophasé
230 V, 60 Hz, 1 phase ; 120V, 60Hz, 1 phase
UL/CSA en option
Dimensions et poids
LxlxH : 1550x790x1150mm (bloc d'alimentation)
LxlxH : 3100x790x1950mm (trainer)
Poids total : env. 435kg
Nécessaire au fonctionnement
raccordement eau, vidange, chlorure de fer(III),
sulfate de fer(III), floculant, soude caustique, acide chlorhydrique
