HM 150.07 Principe de Bernoulli Matériel d'enseignement Prix du matériel de laboratoire Matériel de laboratoire de mécanique des fluides La description
Le principe de Bernoulli décrit la relation entre la vitesse d'écoulement d'un fluide et sa pression. Une augmentation de la vitesse entraîne une réduction de la pression dans un fluide en écoulement, et vice versa. La pression totale du fluide reste constante. L'équation de Bernoulli est également connue sous le nom de principe de conservation de l'énergie de l'écoulement. L'unité expérimentale HM 150.07 permet de démontrer le principe de Bernoulli en déterminant les pressions dans une tuyère Venturi.

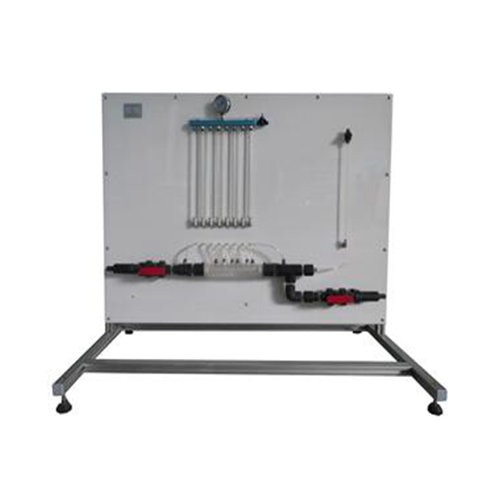

L'unité expérimentale comprend une section de tuyau avec une buse Venturi transparente et un tube de Pitot mobile pour mesurer la pression totale. Le tube de Pitot est situé à l'intérieur de la buse Venturi, où il est déplacé axialement. La position du tube de Pitot peut être observée à travers le panneau avant transparent de la buse Venturi. La buse Venturi est équipée de points de mesure de pression pour déterminer les pressions statiques. Les pressions sont affichées sur les six manomètres à tube. La pression totale est mesurée par le tube de Pitot et affichée sur un autre manomètre à tube unique.
L'unité expérimentale se positionne facilement et en toute sécurité sur le plan de travail du module de base HM 150. L'eau est fournie et le débit mesuré par HM 150. Alternativement, l'unité expérimentale peut être exploitée par l'alimentation du laboratoire. Détails techniques
spécification
familiarisation avec le principe de Bernoulli
Buse Venturi avec panneau frontal transparent et points de mesure pour mesurer les pressions statiques
tube de Pitot mobile axialement pour déterminer la pression totale en divers points à l'intérieur de la buse Venturi
6 manomètres à tube pour l'affichage des pressions statiques
manomètre monotube pour l'affichage de la pression totale
débit déterminé par le module de base HM 150
alimentation en eau via le module de base HM 150 ou via l'alimentation du laboratoire Données techniques
Buse venturi
A : 84…338 mm2
angle à l'entrée : 10,5°
angle à la sortie : 4°
tube de Pitot
plage mobile: 0…200mm
Ø 4 mm
Tuyaux et raccords de tuyaux : PVC Plages de mesure
pression:
0…290mmCE (pression statique)
0…370mmCE (pression totale)
