HM 150.11 Pertes dans un système de tuyauterie Équipement de formation professionnelle Équipement didactique Équipement de laboratoire de mécanique des fluides La description
Les pertes de pression se produisent lors de l'écoulement de fluides réels en raison de la friction et de la turbulence (vortex). Les pertes de pression dans les tuyaux, les éléments de tuyauterie, les raccords et les instruments de mesure (par ex. HM 150.11 permet d'étudier les pertes de charge dans les tuyaux, les éléments de tuyauterie et les dispositifs de fermeture. De plus, la méthode de pression différentielle est présentée pour mesurer le débit.

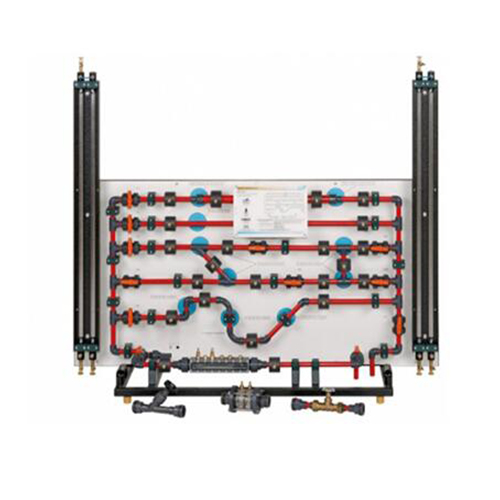

L'unité expérimentale contient six sections de tuyaux différentes pouvant être fermées individuellement. Les sections de tuyaux sont équipées d'éléments de tuyauterie tels que des coudes, des coudes et des dérivations. Dans une section de conduite, différents dispositifs d'arrêt et objets de mesure sont installés pour déterminer le débit. Les objets de mesure sont fabriqués dans un matériau transparent et offrent un excellent aperçu de la structure interne. Les points de mesure de pression dans le système de tuyauterie sont conçus comme des chambres annulaires. Cela crée une mesure de pression largement sans interférence. Les expériences mesurent les pertes de charge dans les tuyaux et les éléments de tuyauterie, tels que les branches et les coudes. La caractéristique d'ouverture des dispositifs de fermeture est également enregistrée. Les pressions sont mesurées avec des manomètres à double tube. L'unité expérimentale se positionne facilement et en toute sécurité sur le plan de travail du module de base HM 150. L'eau est fournie et le débit mesuré par HM 150. Alternativement, l'unité expérimentale peut être exploitée par l'alimentation du laboratoire. Détails techniques
spécification
étude des pertes de charge dans les éléments de tuyauterie et les dispositifs d'arrêt
différents objets de mesure pour déterminer le débit selon la méthode de la pression différentielle
six sections de tuyau pouvant être fermées individuellement, avec différents éléments de tuyauterie : contraction soudaine, élargissement soudain, pièces en Y, pièces en T, coins et coudes
une section de tuyau pour contenir des objets de fermeture/de mesure interchangeables
objets de mesure en matériau transparent : buse Venturi, débitmètre à diaphragme et buse de mesure
dispositifs d'arrêt : robinet à siège incliné, robinet-vanne
les chambres annulaires permettent de mesurer la pression sans interaction
2 manomètres à double tube pour mesurer la différence de pression
débit déterminé par le module de base HM 150
alimentation en eau via le module de base HM 150 ou via l'alimentation du laboratoire Données techniques
Section de tuyau pour contenir des raccords ou des objets de mesure
20x1,5mm, PVC
Sections de tuyaux
Diamètre intérieur : d
droit : d=20x1,5mm, longueur : 800mm, PVC
contraction brutale : d=32x1,8-20x1,5mm, PVC
grossissement soudain : d=20x1,5-32x1,8mm, PVC
avec 2x pièce en Y 45° et 2x pièce en T
avec 2x coude 90°/coude : d=20x1,5mm, PVC et 2x coude 45° : d=20x1,5mm, PVC
2x manomètres bitubes : 0…1000mmCE
Plages de mesure
pression : 0…0,1bar
