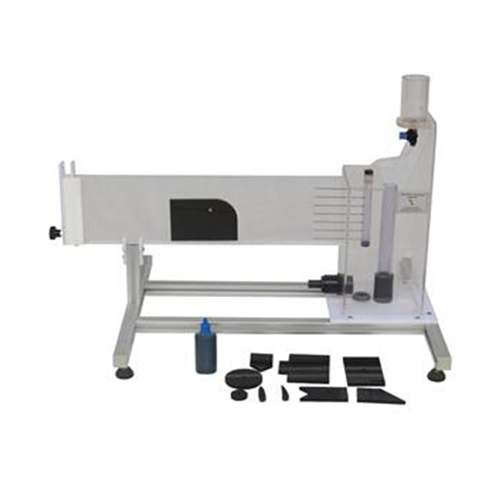

HM 150.10 Visualisation de rationalise l'équipement éducatif Équipement scolaire Lit d'enseignement Équipement de laboratoire de mécanique des fluides La description
L'écoulement laminaire bidimensionnel dans HM 150.10 est une bonne approximation de l'écoulement des fluides idéaux : l'écoulement potentiel.
HM 150.10 peut être utilisé pour visualiser les champs de rationalisation pour les écoulements autour des corps de traînée et les écoulements à travers les changements de section transversale. Les lignes de courant sont affichées en couleur par injection d'un produit de contraste (encre). Les sources et les puits sont générés via quatre raccordements d'eau dans la plaque inférieure. Les lignes de courant peuvent être clairement observées à travers la plaque de verre pendant l'écoulement et l'écoulement. Le débit d'eau et la quantité de produit de contraste injecté peuvent être réglés par des vannes. Les raccordements hydrauliques sont également activés par des vannes et peuvent être combinés selon les besoins. Les modèles individuels peuvent être découpés dans une plaque en caoutchouc incluse.
L'unité expérimentale se positionne facilement et en toute sécurité sur le plan de travail du module de base HM 150. L'eau est fournie par HM 150. Alternativement, l'unité expérimentale peut être exploitée par l'alimentation du laboratoire. Détails techniques
spécification
visualisation des lignes de courant
l'eau comme fluide et l'encre comme produit de contraste
plaque de verre supérieure, articulée pour interchanger les modèles
plaque de fond avec raccordements à l'eau pour générer des sources/puits
les sources/puits peuvent être combinés selon les besoins
différents corps de traînée et changements de section inclus
plaque en caoutchouc pour créer vos propres modèles inclus
la vitesse d'écoulement, l'alimentation en eau et l'évacuation de l'eau dans les sources/puits ainsi que le dosage du produit de contraste peuvent être ajustés à l'aide de vannes
alimentation en eau via le module de base HM 150 ou via l'alimentation du laboratoire Données techniques
La chambre à circulation contient deux plaques
distance entre les plaques: 2mm
plaque supérieure en verre
plaque de verre inférieure avec quatre raccords d'eau pour sources/puits
zone d'expérimentation de taille: Lxl: 400x280mm
10 corps de traînée et changements de section Plaque en caoutchouc pour vos propres modèles
LxH : 300x400mm
épaisseur: 2mm
Injection du produit de contraste (encre)
15 trous
Réservoir pour produit de contraste : 500mL
