HM 150.09 Flux horizontal d'un réservoir Équipement d'enseignement Équipement de laboratoire Équipement de laboratoire de mécanique des fluides La description
L'hydrodynamique considère la relation entre la trajectoire, le contour de sortie et la vitesse de sortie lors de l'écoulement des réservoirs. Ces considérations ont des applications pratiques en génie hydraulique ou dans la conception de sorties de fond dans les barrages, par exemple. HM 150.09 permet à un utilisateur d'étudier et de visualiser le profil d'un jet d'eau. De plus, le coefficient de contraction peut être déterminé en tant que caractéristique pour différents contours.

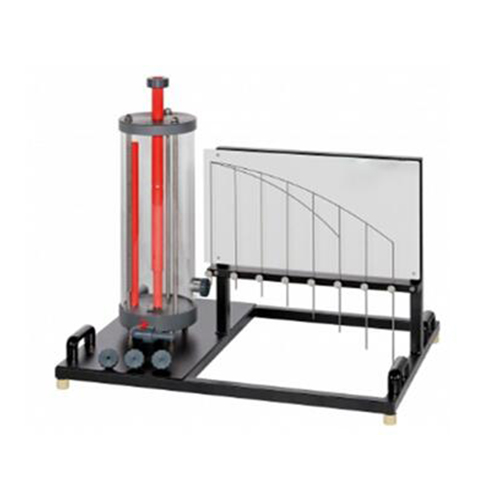

L'unité expérimentale comprend une cuve transparente, une jauge ponctuelle et un panneau de visualisation des trajectoires des jets. Un insert interchangeable est installé dans la sortie d'eau du réservoir pour faciliter l'investigation des différentes ouvertures. Quatre inserts de différents diamètres et contours sont fournis avec l'unité. Pour visualiser la trajectoire, le jet d'eau émis est mesuré via une jauge ponctuelle constituée de tiges mobiles. Les tiges sont positionnées en fonction du profil du jet d'eau. Il en résulte une trajectoire qui est transférée au panneau.
Le réservoir contient un trop-plein réglable et une balance. De cette façon, un réglage précis et une lecture précise du niveau de remplissage sont possibles. L'unité expérimentale se positionne facilement et en toute sécurité sur le plan de travail du module de base HM 150. L'eau est fournie et le débit mesuré par HM 150. Alternativement, l'unité expérimentale peut être exploitée par l'alimentation du laboratoire. Détails techniques
spécification
étude des écoulements horizontaux des réservoirs
détermination du coefficient de contraction pour différents contours et diamètres de sortie
réservoir avec trop-plein et échelle réglables
quatre inserts interchangeables avec différents diamètres et contours
jauge de point avec huit tiges mobiles pour la visualisation de la trajectoire du jet
panneau blanc pour enregistrer la trajectoire
débit déterminé par le module de base HM 150
alimentation en eau via le module de base HM 150 ou via l'alimentation du laboratoire Données techniques
Réservoir
hauteur: 510mm
Ø 190 mm
contenu : env. 13,5L
Plaquettes à contour arrondi
1x Ø 4mm
1x Ø 8mm
Inserts à contour carré
1x Ø 4mm
1x Ø 8mm
Point de jauge, 8 tiges mobiles
longueur: 350mm
