Équipement de laboratoire de pompe centrifuge HM 150.04 Équipement éducatif Équipement de laboratoire de mécanique des fluides d'enseignement La description
Les pompes centrifuges sont des turbomachines utilisées pour le transport de fluides. L'unité HM 150.04 peut être utilisée pour étudier une pompe centrifuge et pour enregistrer une courbe caractéristique de pompe typique.

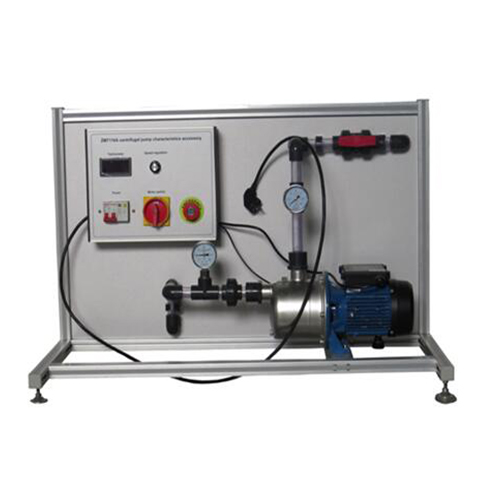

L'unité expérimentale comprend une pompe centrifuge auto-amorçante, une vanne à boisseau sphérique côté sortie et des manomètres côté entrée et sortie. Il est entraîné par un moteur asynchrone. La vitesse est réglable en continu à l'aide d'un convertisseur de fréquence. Un robinet à tournant sphérique est utilisé pour ajuster la tête. Expérimentalement, le comportement de fonctionnement de la pompe en fonction du débit est étudié et représenté dans des courbes caractéristiques. La vitesse du moteur et la puissance électrique sont affichées numériquement. Les pressions à l'entrée et à la sortie sont affichées sur deux manomètres.
L'unité expérimentale se positionne facilement et en toute sécurité sur le plan de travail du module de base HM 150. La pompe aspire l'eau du réservoir sur le module de base HM 150. Le débit est déterminé volumétriquement en retournant dans le réservoir de mesure sur le HM 150. Détails techniques
spécification
étude d'une pompe centrifuge
entraînement à vitesse variable via convertisseur de fréquence
vanne à bille pour ajuster la tête
manomètres à l'entrée et à la sortie de la pompe
affichage numérique de la vitesse et de la puissance
débit déterminé par le module de base HM 150
alimentation en eau avec module de base HM 150 Données techniques
Pompe centrifuge, auto-amorçante
max. débit : 3000L/h
max. tête: 36,9m
Moteur asynchrone
puissance nominale : 370W Plages de mesure
pression (sortie): -1…5bar
pression (entrée): -1…1,5bar
vitesse : 0…3000min-1
puissance : 0…1000W
230V, 50Hz, monophasé
230V, 60Hz, monophasé ; 120V, 60Hz, 1 phase
