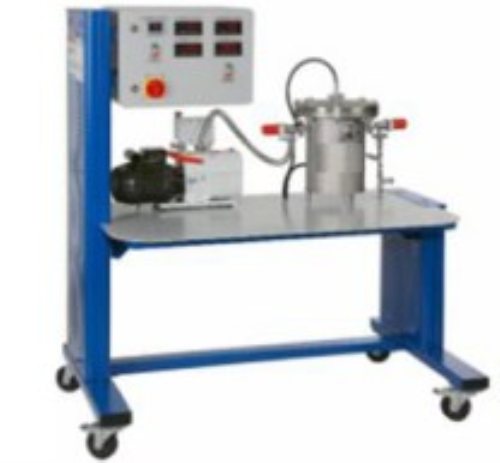

Équipement didactique d'éducation de convection et de rayonnement SR3026 pour l'équipement d'expérience de transfert thermique de laboratoire scolaire L'unité doit effectuer les expériences et investigations suivantes :
Objectifs d'apprentissage / Expériences
expériences sous vide
transfert de chaleur par rayonnement
détermination du coefficient de rayonnement
expériences à pression ambiante ou à pression manométrique positive
transfert de chaleur par convection et rayonnement
détermination de la quantité de chaleur transférée par convection
détermination du coefficient de transfert de chaleur sur la base des valeurs mesurées
détermination théorique du coefficient de transfert thermique à partir du nombre de Nusselt
comparaison du transfert de chaleur dans différents gaz
spécification
[1]transfert de chaleur entre le cylindre métallique chauffé et la paroi de la cuve par convection et rayonnement
[2]fonctionnement avec différents gaz possible [3]expériences sous vide ou à une légère pression manométrique positive
[4] cylindre métallique chauffé électriquement dans le récipient sous pression en tant que récipient expérimental
[5] élément chauffant à température contrôlée
[6] Génération de vide avec pompe rotative à palettes
[7]instrumentation :
1 sonde de température sur le cylindre métallique, 1 sonde de puissance sur la résistance chauffante,
1 capteur de pression Pirani,
1 capteur de pression piézorésistif
[8]affichages numériques pour la température, la pression et la puissance de chauffage
Données techniques Élément chauffant
sortie: 20W
surface de rayonnement : env. 61cm²
Récipient sous pression
pression: -1...1,5bar
volume : 11L
Pompe pour génération de vide
consommation électrique: 250W
capacité d'aspiration nominale : 5m³/h
pression finale avec lest d'air : 3-10^-3^mbar
pression finale sans lest d'air : 3-10^-3^mbar Plages de mesure
pression négative : 0,5-10^-3^...1000mbar pression: -1...1,5bar rel.
température: 0...250°C
puissance: 0...23W
Dimensions et poids LxlxH : 1340x790x1500mm
Poids : env. 160kg
Matériau de construction : acier inoxydable
