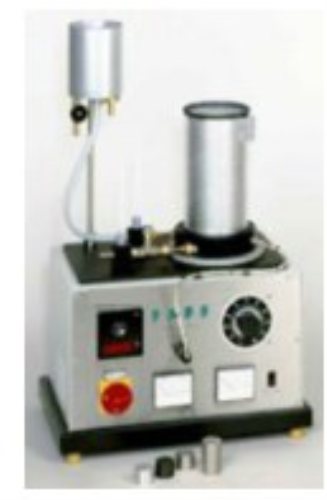

SR3027 conduction thermique dans les métaux équipement d'enseignement de l'enseignement pour l'équipement de démonstration de transfert de chaleur de laboratoire scolaire L'unité doit effectuer les expériences et investigations suivantes :
Objectifs d'apprentissage / Expériences
dépendance temporelle jusqu'à ce que l'état d'équilibre soit atteint
calculer la conductivité thermique lambda de différents métaux
calculer la résistance thermique de l'échantillon
transfert de chaleur avec différents échantillons connectés en série
effet de la longueur de l'échantillon sur le transfert de chaleur
spécification
[1] étude de la conductivité thermique de différents métaux
[2]Chauffage réglable en continu
[3]Élément Peltier comme refroidisseur [4]11 échantillons constitués de 5 métaux, différentes longueurs
[6] en raison de l'instrumentation intégrée à base de microprocesseur, aucun dispositif supplémentaire avec un câblage sujet aux erreurs n'est requis
Données techniques élément Peltier
capacité de refroidissement 56,6W
puissance de chauffe 30W
limitation de température : 150°C Echantillons Ø 20mm
Longueur entre les points de mesure
5x 20mm (cuivre, acier, acier inoxydable, laiton, aluminium)
5x 40mm (cuivre, acier, acier inoxydable, laiton, aluminium)
1x 40mm avec rainure tournée (aluminium)
Plages de mesure
température: 4x 0...325°C
puissance de chauffe : 0...50W
Dimensions et poids Lxlxh : 670x350x480mm Poids : env. 18kg
Matériau de construction : acier inoxydable
