HM280 expérimente avec un équipement d'enseignement d'un ventilateur radial pour un laboratoire scolaire Equipement de démonstration de transfert de chaleur La description
Les ventilateurs radiaux sont utilisés pour transporter des gaz avec des différences de pression non excessives. Le fluide est aspiré axialement par l'arbre d'entraînement du ventilateur radial et est dévié de 90° par la rotation du rotor et évacué radialement.
L'unité expérimentale fournit les expériences de base pour connaître le comportement de fonctionnement et les variables caractéristiques les plus importantes des ventilateurs radiaux.

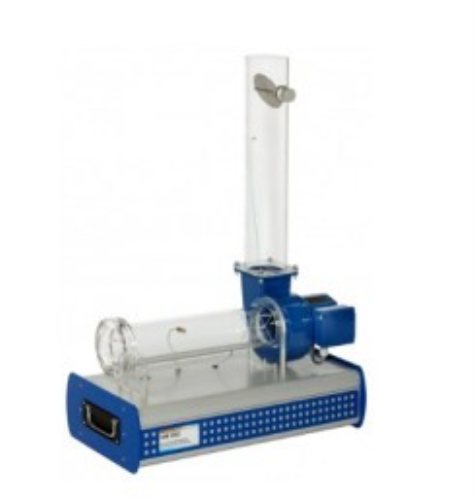

Le HM 280 comprend un ventilateur radial à vitesse variable via un convertisseur de fréquence, un tuyau d'admission et un tuyau de refoulement. Le tuyau d'admission transparent est équipé de plaques de guidage pour le guidage du flux et d'un redresseur de flux pour calmer l'air. Cela permet des mesures précises même avec un fonctionnement fortement réduit. Le débit d'air est réglé par une vanne papillon à l'extrémité du tuyau de refoulement.
Pour démontrer l'effet de différentes formes de pales, deux rotors sont inclus dans la livraison : un rotor avec des pales incurvées vers l'avant et un avec des pales incurvées vers l'arrière. Les rotors sont facilement interchangeables.
L'unité expérimentale est équipée de capteurs de pression et de température. Le débit est déterminé par une mesure de pression différentielle sur la tuyère d'aspiration. La technique de mesure à base de microprocesseur est bien protégée dans le boîtier. Les valeurs mesurées sont transmises directement à un PC via USB où elles peuvent être analysées à l'aide du logiciel inclus.
Tous les avantages des expériences assistées par logiciel avec exploitation et évaluation sont offerts par le logiciel et le microprocesseur.
spécification fonctionnement et comportement de fonctionnement d'un ventilateur radial
ventilateur radial avec moteur à courant alternatif triphasé
vitesse variable via convertisseur de fréquence
tuyaux d'admission et de refoulement transparents
papillon des gaz pour régler le débit d'air dans le tuyau de refoulement
rotors interchangeables : 1 rotor à pales recourbées vers l'avant et 1 rotor à pales recourbées vers l'arrière
détermination du débit via la buse d'aspiration
affichage de la pression différentielle, du débit, de la vitesse, de la consommation électrique et de la puissance hydraulique, de la température et du rendement
grâce à l'instrumentation intégrée à microprocesseur, aucun appareil supplémentaire avec un câblage sujet aux erreurs n'est requis
affichage et évaluation des valeurs mesurées ainsi que commande de l'appareil via le logiciel
logiciel avec fonctions de contrôle et acquisition de données via USBsous Windows 8.1, 10
Données techniques
Tuyau d'admission
diamètre intérieur: 90mm
longueur: 430mm
Tuyau de livraison
diamètre intérieur: 100mm
longueur: 530mm
Ventilateur radial
consommation électrique: 110W
vitesse nominale : 2800min-1 max. débit volumétrique : 480m3/h
max. différence de pression: 300Pa
Plages de mesure
pression différentielle : 0…1800Pa
débit : 0…1000m3/h
température : 0…100°C
vitesse : 0…3300min-1
el. consommation électrique : 0…250W
230V, 50Hz, monophasé
230 V, 60 Hz, 1 phase ; 120V, 60Hz, 1 phase
UL/CSA en option
Dimensions et poids
LxlxH : 670x340x940mm
Poids : env. 20kg
