Équipement didactique d'éducation d'évaporation de film ascendant de la CE 715 pour l'équipement de formation de transfert thermique de laboratoire d'école Les évaporateurs sont utilisés dans l'ingénierie des procédés et la technologie alimentaire pour augmenter la concentration des solutions. Une partie du solvant est éliminée par évaporation, ce qui signifie que la solution conserve une concentration plus élevée de solides dissous. Les évaporateurs à film sont notamment utilisés pour les solutions thermosensibles telles que le lait.

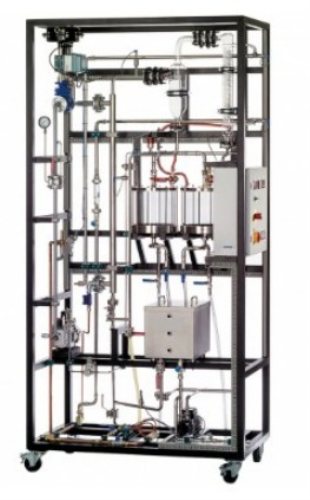

Le CE 715 permet d'étudier le comportement de fonctionnement d'un évaporateur à film ascendant. La solution non traitée est acheminée du réservoir d'alimentation en dessous dans l'évaporateur. L'évaporateur est un échangeur de chaleur à double tube chauffé à la vapeur. La pression de vapeur côté carter est réglée à l'aide d'un régulateur PID. Un cyclone est installé après l'évaporateur pour séparer le solvant évaporé et la solution concentrée. La vapeur de solvant éliminée est condensée dans un condenseur refroidi à l'eau et collectée dans un réservoir. La solution concentrée peut également être collectée dans un réservoir ou renvoyée dans l'évaporateur pour que la concentration soit encore augmentée.
Les deux réservoirs, le cyclone et le condenseur sont en verre pour une meilleure observation. Le système peut également fonctionner sous vide pour réduire le point d'ébullition du solvant. Toutes les pressions, températures et débits pertinents sont mesurés pour permettre l'évaluation et la surveillance du processus.
Pour nettoyer le système une fois installé, une pompe et des buses de nettoyage sont installées dans les réservoirs de condensat et de concentré.
Le sel ordinaire et l'eau sont les matériaux recommandés pour les expériences spécification
évaporateur à film ascendant pour augmenter la concentration de solutions sensibles à la température
évaporateur monotube chauffé à la vapeur en acier inoxydable
vanne de régulation pour le réglage de la pression de vapeur via le régulateur PID
pompe à jet d'eau et régulateur de vide pour réduire la température d'évaporation
séparation de la solution concentrée et du solvant évaporé à l'aide d'un cyclone en verre
condenseur en verre pour la condensation de la vapeur de solvant éliminée
réservoir d'alimentation en acier inoxydable
réservoirs en verre pour concentré et condensat
mesure du débit, de la pression et de la température
alimentation en vapeur du réseau du laboratoire ou CE 715.01
Données techniques
Évaporateur à film montant
surface de transfert de chaleur : env. 0,08m2
longueur : env. 1,2m
Vanne de régulation : Valeur Kvs : 0,4m3/h
Pompe à jet d'eau
vide final : env. 100 mbar
débit : env. 90L/min
Contrôleur de vide : -100…0kPa
Condenseur pour vapeur de solvant
surface de transfert de chaleur : env. 0,2m2
réservoirs alimentation : env. 30L
concentré, condensat : env. 10L chacun
Plages de mesure
température : 7x 0…170°C
pression : -1…1bar ; 0…6bar (abs) ; 0…10bar
débit : 2…36L/h ; 0…1000L/h
230V, 50Hz, monophasé
230V, 60Hz, monophasé
120V, 60Hz, 1 phase
UL/CSA en option
Dimensions et poids
LxlxH : 1420x750x2640mm
Poids : env. 300kg
Nécessaire au fonctionnement
eau de refroidissement / eaux usées : min. 500L/h
air comprimé (vanne de régulation) : 3…4bar, max. 300L/h
vapeur : min. 3 bars, min. 5kg/h ou CE 715.01
