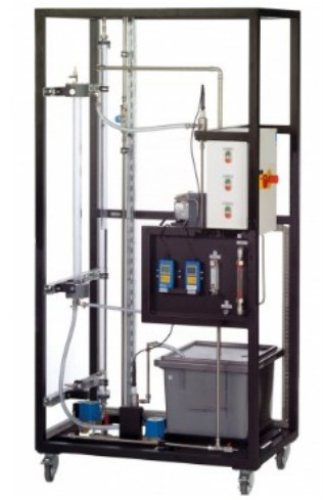

Équipement d'enseignement d'enseignement d'absorption de film tombant de la CE 405 pour l'équipement de formation de transfert thermique de laboratoire scolaire L'absorption est utilisée pour éliminer un ou plusieurs composants gazeux d'un flux gazeux à l'aide d'un solvant. L'absorption sélective est un procédé industriel important pour le traitement des mélanges gazeux. CE 405 peut être utilisé pour étudier les processus de base sur le système eau-oxygène-azote.
Un compresseur fournit de l'air ambiant par le bas dans la colonne d'absorption. L'eau s'écoule sous forme d'un film mince au bord de la colonne d'absorption. L'air circule vers le haut au centre de la colonne. Une partie de l'oxygène de l'air est dissoute dans le film d'eau. Le flux d'air sort de la colonne par le haut. L'eau contenant l'oxygène dissous sort de la colonne par le bas et s'écoule dans un réservoir. Une pompe alimente l'eau avec l'oxygène dissous en tête de colonne de désorption.
La colonne de désorption est un simple tube dans lequel l'eau s'écoule vers le bas. L'azote d'une bouteille de gaz comprimé pénètre à la base de la colonne. L'azote remonte vers le haut sous forme de bulles dispersées dans l'eau. La pression partielle de l'oxygène dans l'eau est supérieure à la pression partielle dans la phase gazeuse (azote). Pour cette raison, une partie de l'oxygène passe de l'eau à la phase gazeuse (stripping). Ce processus conduit à une augmentation de la capacité d'absorption de l'eau pour l'oxygène.
Une pompe alimente le solvant ainsi régénéré dans un canal circulant en partie haute de la colonne d'absorption. De là, l'eau s'écoule à nouveau le long de la paroi interne de la colonne d'absorption sous forme d'un mince film tombant et absorbe une partie de l'oxygène de l'air.
La concentration en oxygène et la température sont mesurées en continu aussi bien en amont qu'en aval de la colonne d'absorption. Des vannes et des débitmètres permettent de régler le débit d'air et le débit de solvant. Des matériaux transparents permettent une observation optimale des processus dans les deux colonnes.
spécification
colonne à film tombant pour l'absorption de l'oxygène de l'air ambiant dans un solvant (eau)
processus à contre-courant
1 compresseur d'alimentation en air ambiant de la colonne à film tombant régénération continue du solvant avec de l'azote dans une colonne de désorption par stripping
pompe pour colonne de désorption
pompe de recirculation du solvant vers la colonne d'absorption
mesure de la concentration en oxygène, de la température et du débit
2 appareils de mesure portatifs pour mesurer la concentration en oxygène en amont et en aval de la colonne d'absorption
Données techniques
Colonne d'absorption
hauteur : 890 mm
diamètre intérieur: 32mm
matériau : verre
Colonne de désorption
hauteur: 1650mm
diamètre intérieur : 24 mm
matériau : PMMA
2 pompes
max. débit : 58L/min chacun
max. tête: 3,7m chacun
1 compresseur
max. pression positive : 2bar
max. débit : 23L/min
1 réservoir capacité : env. 50L
matériau : plastique
Plages de mesure
débit d'eau : 40…360mL/min débit d'air : 20…360NL/h
température :: 2x 0…50°C concentration en oxygène : 2x 0…70mg/L
230V, 50Hz, monophasé 230V, 60Hz, monophasé 120V, 60Hz, monophasé
UL/CSA en option
Dimensions et poids
LxlxH : 1050x700x2140mm
Poids : env. 135kg
Nécessaire au fonctionnement Bouteille d'azote avec détendeur
