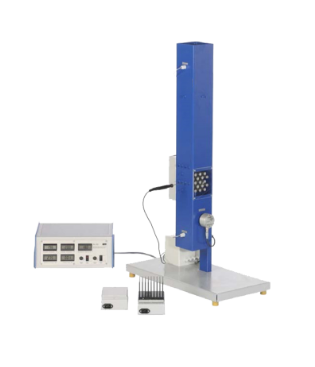

SR3029 Équipement didactique d'éducation par conduction thermique et convection pour l'équipement d'expérience de transfert thermique de laboratoire scolaire L'unité doit effectuer les expériences et investigations suivantes :
Objectifs d'apprentissage / Expériences
effet de la conduction thermique et de la convection sur le transfert de chaleur
effet de la convection libre et forcée sur le transfert de chaleur
calculer les transferts de chaleur par convection
effet de différents matériaux sur la conduction thermique
effet de la longueur de l'échantillon sur le transfert de chaleur
[1] étudier la conduction thermique et la convection en utilisant l'exemple d'une ailette de refroidissement
[2]ailette de refroidissement : échantillon chauffé à une extrémité, en métal
[3]6 échantillons faits de différents matériaux et de différentes longueurs
[4]6 ventilateurs pour des expériences avec convection forcée
[5]Puissance de chauffage et puissance de ventilation réglables en continu
[7] en raison de l'instrumentation intégrée à base de microprocesseur, aucun dispositif supplémentaire avec un câblage sujet aux erreurs n'est requis Données techniques
puissance de chauffe : 30W
limitation de température : 160°C 6x ventilateur
max. débit : 40m³/h
vitesse nominale : 14400 tr/min
consommation électrique : 7,9W 4x échantillons, court
longueur dissipant la chaleur: 104mm
surface de transfert thermique : 32,6cm²
cuivre, aluminium, laiton, acier 2x échantillons, long
longueur dissipant la chaleur: 154mm
surface de transfert thermique : 48,4cm²
cuivre, acier Plages de mesure
vitesse d'écoulement: 0...10m/s
température: 8x 0...325°C
puissance de chauffe : 0...30W
Dimensions et poids LxlxH : 670x350x280mm Poids : env. 17kg Matériau de construction : acier inoxydable
