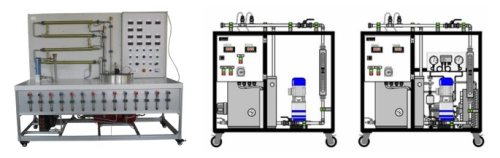

Unité d'alimentation d'échangeur de chaleur SR3030 avec accessoires équipement d'enseignement pour l'équipement de formation en transfert thermique de laboratoire scolaire L'unité doit effectuer les expériences et investigations suivantes :
Objectifs d'apprentissage / Expériences
en conjonction avec un échangeur de chaleur (accessoire, non inclus)
tracer des courbes de température
détermination du coefficient de transfert thermique moyen
comparaison de différents types d'échangeurs de chaleur À fournir avec les accessoires suivants ;
Échangeur de chaleur tubulaire
Échangeur de chaleur à plaques
Échangeur de chaleur à coque et tube
Réservoir agité avec double enveloppe et serpentin
Refroidisseur d'eau
spécification
[1]unité d'alimentation pour échangeurs de chaleur
[2]circuit d'eau chaude avec ballon, réchauffeur, régulateur de température, pompe et protection contre le manque d'eau
[3]circuit d'eau froide du laboratoire ou du refroidisseur d'eau (accessoire, non inclus)
[4] le contrôleur de température contrôle la température de l'eau chaude
[5]débit réglable à l'aide de vannes
[6]Affichages digitaux pour 6 capteurs de température et 2 capteurs de débit [7]Raccords d'eau avec raccords rapides
[8] connexion de l'agitateur avec réglage de la vitesse (accessoire, non inclus)
Données techniques Pompe
consommation électrique: 120W
max. débit : 600L/h
max. tête : 30 m
puissance de sortie: 3kW
thermostatique : 0...70°C
Ballon d'eau chaude : env. Plages de mesure 10L
température: 6x 0...100°C
débit : 2x 20...250L/h
Dimensions et poids LxlxH : 1000x670x550mm Poids : env. 60kg
Échangeur de chaleur tubulaire
en liaison avec l'unité d'alimentation
fonction et comportement pendant le fonctionnement d'un échangeur de chaleur tubulaire
tracé des courbes de température : en mode débit parallèle
en fonctionnement à contre-courant
calcul du coefficient de transfert thermique moyen
comparaison avec d'autres types d'échangeurs de chaleur
[1]échangeur de chaleur tubulaire pour le raccordement de l'unité d'alimentation
[2]alimentation en eau chaude et froide de l'unité d'alimentation
[3]fonctionnement à flux parallèle et à contre-courant possible
[4]enregistrement de la température à l'aide de l'unité d'alimentation et de deux capteurs de température supplémentaires pour mesurer la température centrale
données techniques
Surfaces de transfert de chaleur
surface de transfert moyenne : 250cm² Chambre à air, acier inoxydable
diamètre extérieur : 12 mm
épaisseur de paroi : 1 mm
Tube extérieur, transparent (PMMA)
diamètre extérieur : 20 mm
épaisseur de paroi : 2 mm Plages de mesure
température : 2x 0...100°C Dimensions et poids LxlxH : 480x230x150mm Poids : env. 4kg
Echangeur de chaleur à plaques
en liaison avec l'unité d'alimentation
fonction et comportement pendant le fonctionnement d'un échangeur de chaleur à plaques
tracé des courbes de température : en mode débit parallèle
en fonctionnement à contre-courant
calcul du coefficient de transfert thermique moyen
comparaison avec d'autres types d'échangeurs de chaleur
[1]échangeur de chaleur à plaques pour le raccordement à l'unité d'alimentation
[2]alimentation en eau chaude et froide de l'unité d'alimentation [3]fonctionnement à flux parallèle et à contre-courant possible
[4] six plaques soudées
[5]enregistrement de la température à l'aide de l'unité d'alimentation Caractéristiques techniques
6 plaques, inox Surface de transfert thermique : 480cm²
Dimensions et poids LxlxH : 400x230x85mm Poids : env. 3kg
Échangeur de chaleur à calandre et tube
en liaison avec l'unité d'alimentation
fonction et comportement pendant le fonctionnement de l'échangeur de chaleur à calandre et à tubes
tracé des courbes de température : en fonctionnement à flux croisés parallèles en fonctionnement à contre-courant croisé
calcul du coefficient de transfert thermique moyen
comparaison avec d'autres types d'échangeurs de chaleur
[1]Échangeur de chaleur tubulaire (à flux croisés) pour le raccordement à l'unité d'alimentation
[2]alimentation en eau chaude et froide de l'unité d'alimentation
[3]fonctionnement à flux parallèle croisé et à contre-courant croisé possible
[4]coque transparente, faisceau de tubes visible
[5]faisceau de tubes composé de 7 tubes et 4 chicanes
[6]enregistrement de la température à l'aide de l'unité d'alimentation Caractéristiques techniques
Surface de transfert de chaleur : 200 cm² Faisceau de tubes, acier inoxydable
diamètre extérieur : 6 mm
épaisseur de paroi : 1 mm
tuyaux, 7
Coque transparente (PMMA)
diamètre extérieur : 50 mm
épaisseur de paroi : 3 mm
Dimensions et poids LxlxH : 400x230x110mm Poids : env. 3kg
Cuve agitée avec double enveloppe et serpentin
en liaison avec l'unité d'alimentation
fonction et comportement lors du fonctionnement d'une cuve agitée à double enveloppe et serpentin
tracer des courbes de temps :
mode de chauffage avec enveloppe mode de chauffage avec tube enroulé
influence d'un agitateur
comparaison avec d'autres types d'échangeurs de chaleur
[1]réservoir agité pour le raccordement à l'unité d'alimentation
[2]alimentation en eau chaude et froide de l'unité d'alimentation
[3]chauffage à l'aide d'une chemise ou d'un tube enroulé
[4] l'agitateur peut être utilisé dans tous les modes
[5] vitesse de l'agitateur réglable à l'aide de l'unité d'alimentation
[6]zone de travail visible grâce au couvercle transparent
[7]enregistrement de la température à l'aide de l'unité d'alimentation et d'un capteur de température supplémentaire pour mesurer la température dans le réservoir
Données techniques Réservoir agité
capacité nominale : env. Agitateur 1200mL
vitesse: 0...330rpm Surface de transfert de chaleur
gaine (acier inoxydable) : env. 500cm²
bobine (acier inoxydable) : env. 500cm² Plages de mesure
température : 0...100°C
Dimensions et poids LxlxH : 400x230x400mm Poids : env. 8kg
Refroidisseur d'eau
spécification
[1]refroidisseur d'eau
[2] principaux composants : unité de réfrigération pour refroidir l'eau, réservoir d'eau, pompe de circulation
[3]contrôleur électronique pour la température de l'eau
[4]raccordement aux unités de base à l'aide de flexibles avec raccords rapides
[5] réfrigérant R134a, respectueux de l'environnement
Caractéristiques techniques Pompe centrifuge
max. débit : 600L/h
max. tête : 30m
consommation électrique: 120W Système de réfrigération
puissance frigorifique : 833W à -10/32°C
consommation électrique : 367W Réservoir : 15L
Dimensions et poids LxlxH : 1000x630x530mm Poids : env. 76kg
Matériau de construction : acier inoxydable
