Équipement d'enseignement professionnel d'échangeur de chaleur à plaques SR1158E pour équipement d'expérience de transfert thermique de laboratoire scolaire I.Profil de production
La caractéristique clé des échangeurs de chaleur à plaques est leur conception compacte, dans laquelle l'utilisation optimale est faite de tous les matériaux pour le transfert de chaleur. Le profil pressé sur les plaques crée des canaux d'écoulement étroits, dans lesquels se produisent des turbulences importantes. Le flux turbulent permet un transfert de chaleur efficace même avec de faibles débits et a également un effet autonettoyant. Les échangeurs de chaleur à plaques sont utilisés dans l'industrie alimentaire, la technologie offshore, la réfrigération et l'ingénierie domestique.
II. Caractéristique de l'équipement

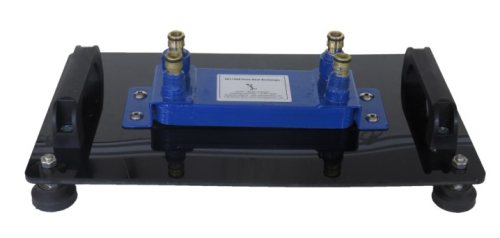

L'échangeur de chaleur à plaques SR1158E fait partie d'une série d'unités permettant de réaliser des expériences sur différents types d'échangeurs de chaleur. L'unité expérimentale est idéale pour étudier le fonctionnement et le comportement d'un échangeur de chaleur à plaques en fonctionnement.
L'échangeur de chaleur à plaques est composé de plaques profilées avec de l'eau circulant à travers les espaces entre elles. Les plaques sont soudées de manière à former deux canaux d'écoulement séparés. Il s'agit d'un canal d'écoulement « froid » et d'un canal « chaud », disposés en alternance. Une partie de l'énergie thermique de l'eau chaude est transférée à l'eau froide. Des vannes sur le bloc d'alimentation permettent de régler les débits d'eau chaude et froide. Le tuyau d'alimentation peut être reconnecté à l'aide de raccords rapides, permettant d'inverser le sens du débit. Cela permet un fonctionnement à flux parallèle ou à contre-courant
