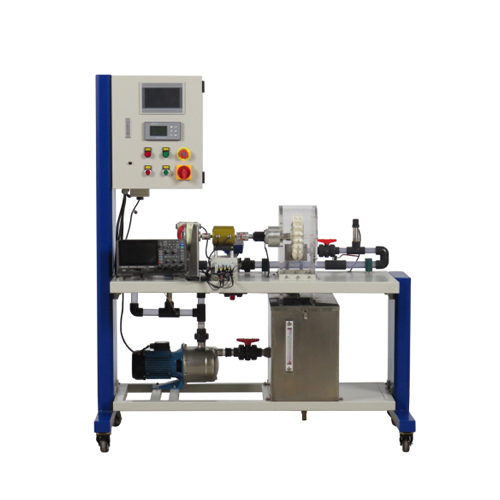

Dispositif à variable caractéristique HM450Z pour turbine hydraulique - Équipement didactique - Équipement scolaire - Équipement de laboratoire de formation en mécanique des fluides 1. Présentation du produit
1.1 Description du produit
Le modèle de développement économique actuel, fondé sur la consommation de sources d'énergie non renouvelables telles que le charbon, le pétrole et le gaz naturel, a engendré une pollution environnementale croissante et un effet de serre accru. Afin de parvenir à un développement durable et d'établir une relation harmonieuse entre l'humanité et la nature, le développement de sources d'énergie vertes telles que l'énergie éolienne, hydraulique, solaire, la biomasse, la géothermie et l'énergie marine est devenu une préoccupation majeure pour les pays du monde entier.
L'énergie hydraulique est une source d'énergie propre. Actuellement, son utilisation consiste principalement à convertir l'énergie potentielle en énergie mécanique, puis en énergie électrique, grâce à une turbine hydroélectrique. L'efficacité de cette conversion dépend du taux de conversion de la turbine.
1.2 Caractéristiques du produit
1. Ce produit offre d'excellentes performances en matière de sécurité électrique, grâce à une étanchéité supérieure et une mise à la terre fiable.
2. Ce produit présente un design esthétique et une structure simple.
3. Ce produit utilise des matériaux robustes et résistants à la corrosion, garantissant sa durabilité et prolongeant considérablement sa durée de vie.
4. La turbine adopte une conception modulaire et zonée, rendant le fonctionnement de chaque composant facilement compréhensible. 5. La turbine adopte une conception intégrée, l'ensemble du module expérimental étant concentré dans un seul appareil. Cette conception ne requiert aucune contrainte environnementale ou d'installation supplémentaire et permet des démonstrations rapides.
6. L'unité de turbine est équipée d'une fenêtre d'observation permettant de visualiser en temps réel l'état de fonctionnement des pales.
2. Spécifications techniques
2.1 Paramètres de base de l'équipement
Alimentation : triphasé 5 fils 380 V CA ±10 %, fréquence 50 Hz.
Température ambiante : 0 °C à 40 °C, humidité ≤ 85 % (sans condensation). 2.2 Dimensions externes de l'équipement
Dimensions : 1 400 mm × 800 mm × 1 660 mm
Poids : 380 kg
3. Noms et fonctions des composants
3.1 Description des fonctions des principaux composants
N° Désignation Qté 1. Automate programmable et interface homme-machine (API) 1
2. Commande intelligente du couple dynamique (transmetteur) 1
3. Vanne à bille électrique ouverte (régulateur) 1
4. Manomètre 1
5. Débitmètre à turbine 1
6. Dispositif de freinage magnétique à poudre 1
7. Oscilloscope haute définition HD (résolution 12 bits) 1
8. Pompe auto-amorçante à jet 1
9. Capteur de pression 2
10. Turbine hydraulique 1
11. Réservoir d'eau 1
3.2 Tableau de configuration du produit
Nom du composant Modèle/Spécification Quantité
Jauge de niveau YWZ-200T (acier inoxydable 304) 1
Vanne à bille PVC DN20 1
Module de sortie analogique 1 canal 4-20 mA RS485 1
Alimentation CC 200 V CA vers 24 V CC 1
